在我们电力系统中，继电器是很重要的器件设备，针对于继电器的保护测试我们常会用到三相微机继电保护测试仪，那么这款仪器能够做哪些测试呢？下面就给大家介绍一下。
1.交流试验
在对常规继电器与保护系统开展试验时，需根据不同测试场景调整多个变量参数，并精准记录试验时间。交流试验可充分满足此类多变量调节与时间记录的核心需求，为试验数据的准确性与完整性提供保障。
2.直流试验
直流试验的核心特征为各相电压、电流均以直流形式输出，除输出形式外，其试验流程、操作逻辑及数据记录方式均与交流试验保持一致，可作为交流试验的补充场景应用。
3.同期、低周试验
该试验属于典型的变频试验范畴，功能定位明确，主要用于两类关键场景：一是同期试验中的频差特性测试，二是独立的低周性能试验，可精准验证设备在不同频率条件下的运行稳定性与响应能力。
4.时间测试（断路器多触头动作时间测量）
本试验的核心原理为通过专用装置实时监视 7 路开关量输入信号的动态变化，同步记录各开关量依次动作的时间序列。从功能本质来看，其工作模式等同于 7 路数字毫秒计与开关量时间顺序记录仪的结合体，应用场景聚焦于断路器多触头动作过程的精准测量，尤其适用于三相开关 6 个触头的动作时间参数采集及动作同期性校验。
5.整组试验1
该试验模块的功能定位清晰，专门用于距离保护、零序保护等主流保护装置的整组性能测试，同时可实现对保护装置既定定值的准确性校验，为保护系统的整体可靠性提供全面验证。
6.整组试验2
整组试验 1 的核心逻辑是通过阻抗参数设定模拟各类故障工况，进而开展保护装置的整组试验。但在实际应用中，部分保护装置存在无法直接获取故障阻抗参数的情况，仅能提供故障电压、电流数据。针对此类场景，整组试验 2 可通过电压、电流参数模拟故障，填补试验场景空白，确保所有类型保护装置均能完成整组测试。
7.功率方向、阻抗继电器试验
本试验的功能覆盖两类关键继电器：一是功率方向继电器，二是阻抗继电器，主要用于两类继电器的性能校验与参数校准。在具体接线方式上，功率方向继电器通常采用 “一路线电压 + 一相电流” 的 90° 标准接线；阻抗继电器则需根据测试需求，采用 “一路相电压 / 线电压 + 一相 / 两相电流” 的接线方式，且需额外引入第三相电压（通常固定为 57.7V，相位超前线电压 90°），以确保试验条件符合继电器运行要求。
8.差动试验
在差动试验过程中，专用试验装置将从 Ia、Ib 两个端子输出两相电流信号，该试验的应用场景高度聚焦，主要用于差动继电器的性能测试与功能验证，可精准检验差动继电器对电流差值的感知能力与动作可靠性，为差动保护系统的稳定运行提供关键数据支撑。
9.差动谐波试验
差动谐波试验的基础原理与试验流程均与差动试验相似，核心差异在于信号输出特性：该试验可在 Idz（差动电流）与 Izd（制动电流）两类关键电流信号中，叠加从直流到 6 次谐波的多频次信号，专门用于测试差动继电器在谐波干扰条件下的抗干扰能力与动作特性，全面验证继电器的谐波适应性。

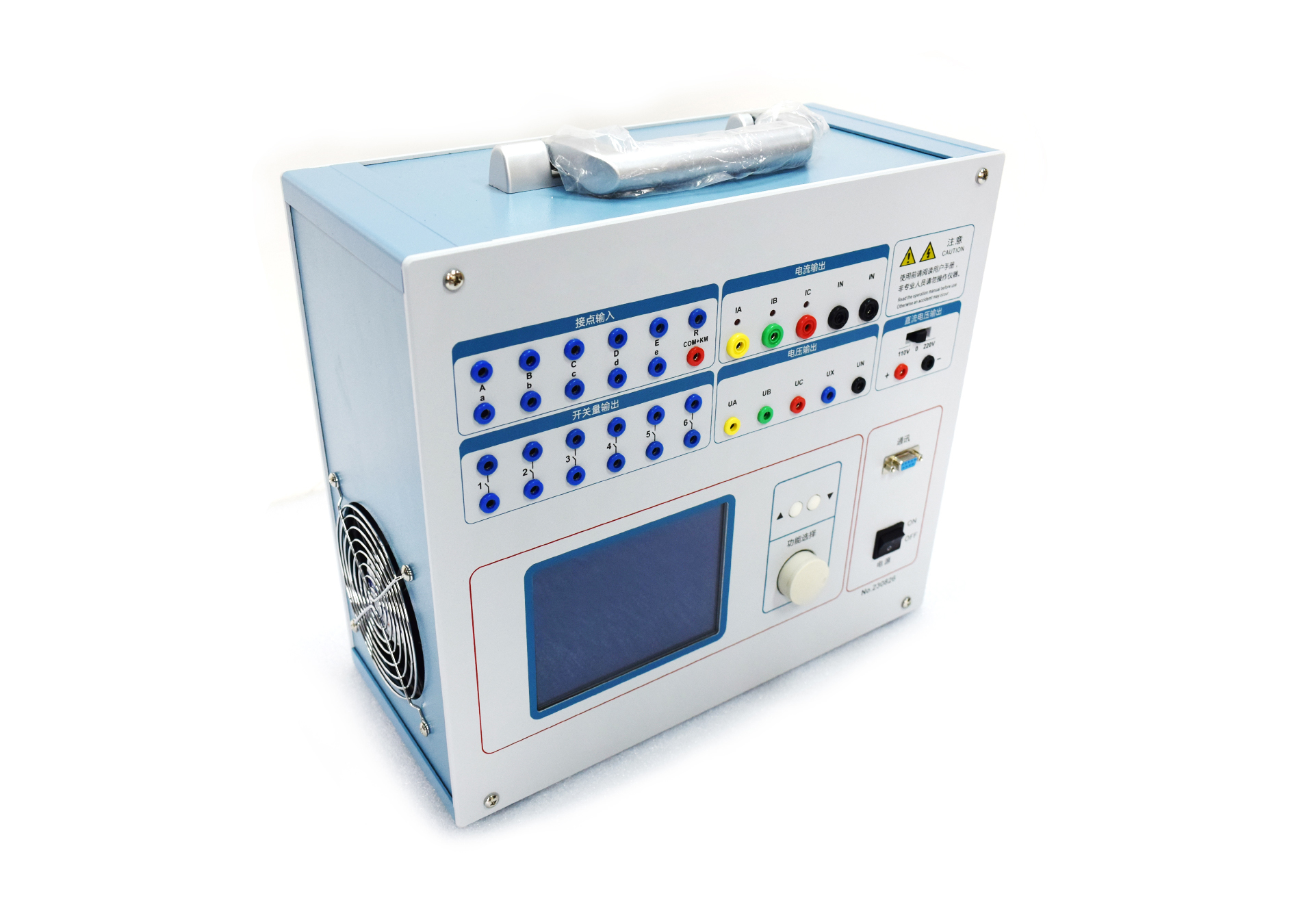

三相微机继电保护测试系统装置是专门针对于各种继电器进行保护测试的仪器，其功能全面，可以对继电器进行多项内容测试，能够满足如今不断扩大的电力系统规模的需求。
