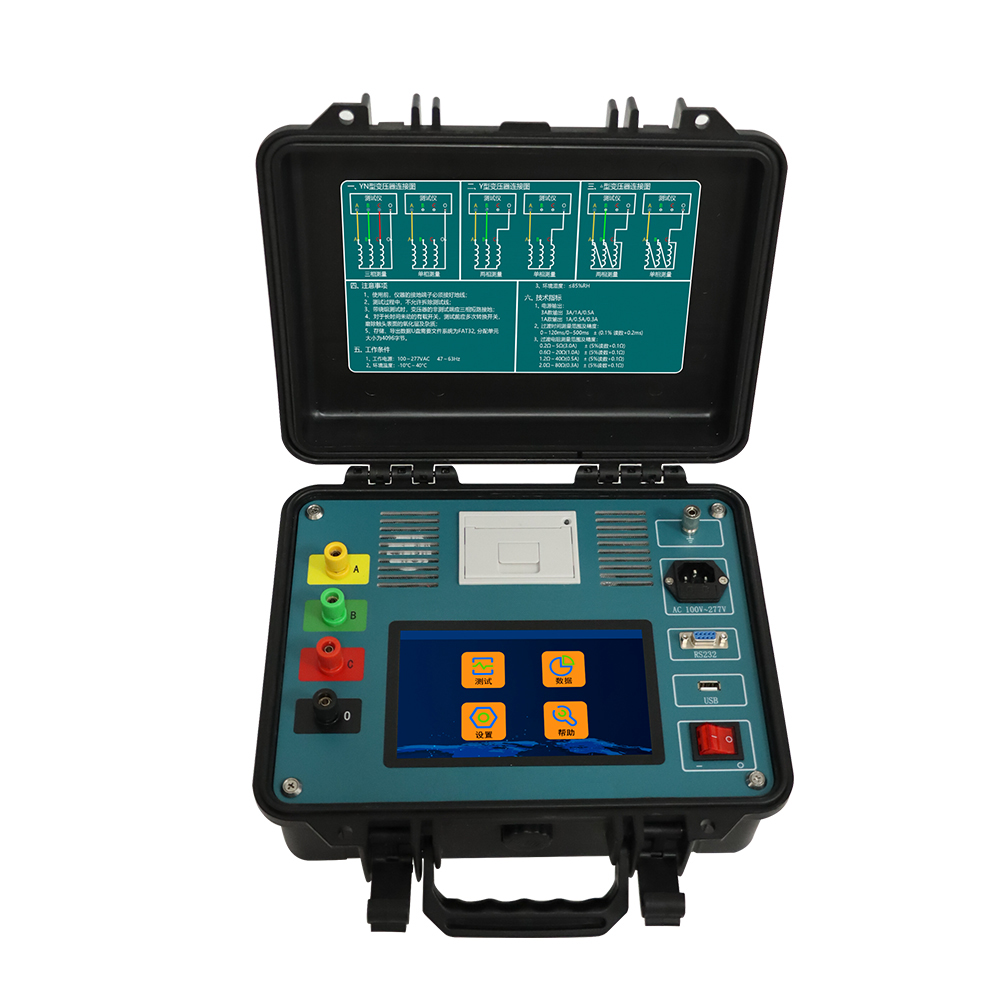

仪天成YTC3996A变压器有载开关测试仪对有载开关切换的品性测试，传统方法是将变压器中的开关切换部分吊出，与光线示波器连接后，用手柄转动传动机构，待枪机快释放时，人工启动光线示波器录波，待开关完成切换后，停止操作，观察记录结果，并判断开关工作品质的好坏。
一、工作原理
电力变压器作为供电网络中的主要设备之一，其工作状态关系到整个供电网络的运行安全。而作为变压器中的运动部件有载调压开关的工作状态，将直接影响变压器的运行品质。
二、主要特点
l功能强大，可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量。
l采用大屏幕TFT液晶显示器和触摸屏，操作简便、快捷。
l智能型测试和结果分析，具有放大或缩小波形，自动转换分接档位号的功能。
l三路独立的恒流源。
l六路独立信号处理，高速A/D转换，10kHz高速采样，真实反映参数的变化。
l仪器内设大容量FLASH存储器能够存储254组数据，可随时存档、调阅、分析。
l测试 YN、Y、△型变压器,阻值不用换算直接显示。
l仪器带标准U盘接口，可将数据传入U盘，方便于计算机管理数据。
l仪器自带高速热敏打印机，可打印波形、过渡时间、过渡电阻、三相同期性时间等测试结果。
l仪器设有自动放电回路和过压保护电路。
三、技术参数
电源输出：3A款输出3A/2A/1A/0.5A/0.3A/0.1A
工作电源：100～277VAC 47～63HZ
电阻分辨率：0.01Ω
过渡电阻测量范围：0.2Ω～5Ω(3.0A)；0.2Ω～10Ω(2.0A)；0.6Ω～20Ω(1.0A)；
1.2Ω～40Ω(0.5A)；2.0Ω～80Ω(0.3A)；2.0Ω～200Ω(0.1A)
过渡电阻测量精度：±(5%读数+0.1Ω)
过渡时间范围：0mS～120mS / 0mS～500mS
过渡时间精度：±(0.1%读数+0.2mS)
过渡时间分辨率：0.1mS
采样频率：10KHz
工作温度：-10℃～40℃
工作湿度：≤85%RH
仪天成YTC3996A变压器有载开关测试仪，采用了全新测试原理，运用微机技术，使现场工作人员无需拆卸变压器和吊装开关，就能对各种电力变压器的有载开关的性能进行测试，显示和打印过渡过程的波形及其参数,以便判断开关的优劣。
