一、核心工艺特性

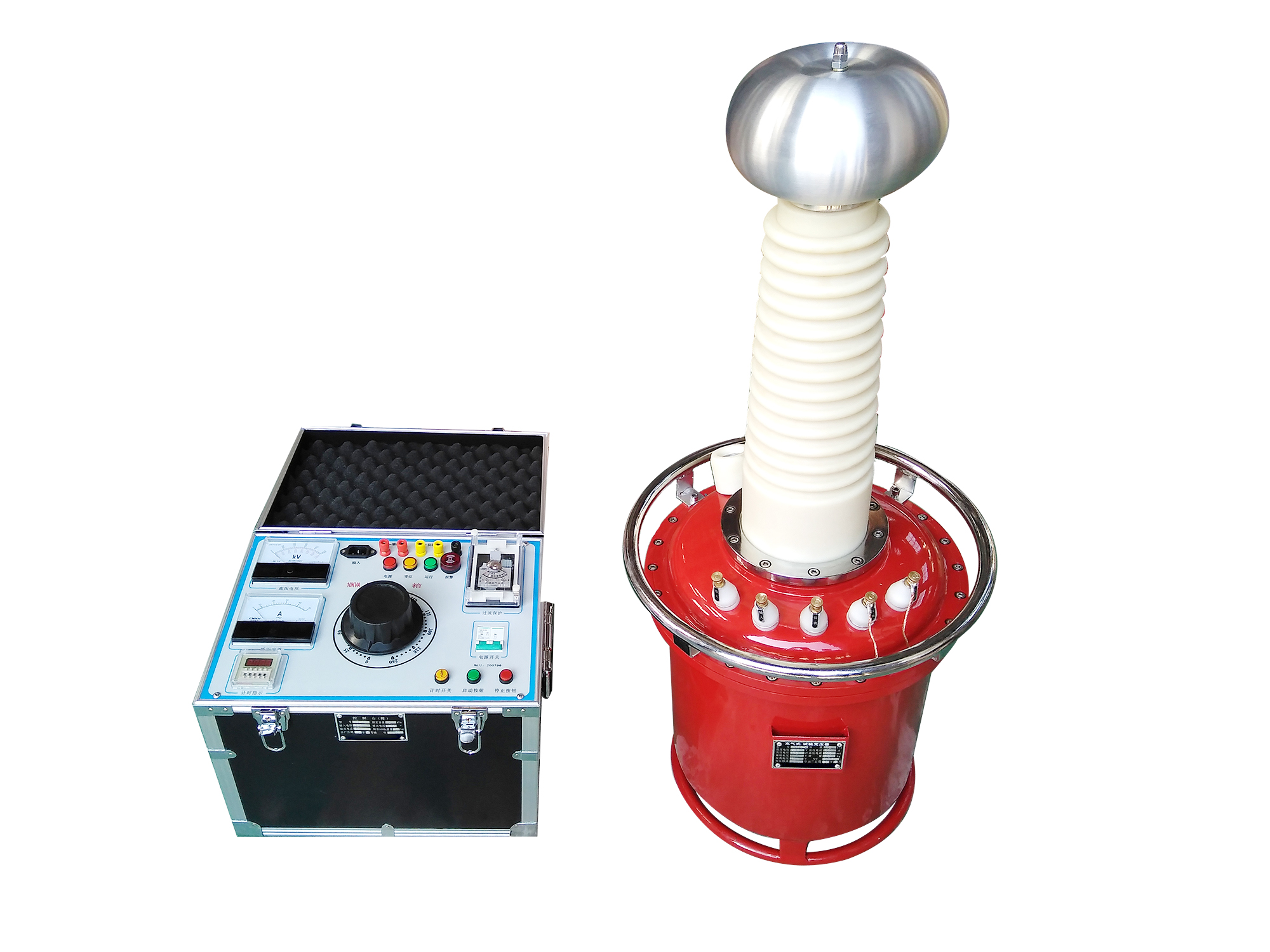

仪天成YDQ系列充气式试验变压器针对不同试验场景细分出多款机型，各机型依托全新设计理念、优质原材料与标准化工艺流程打造，整体结构科学、工艺精湛，所有技术指标均严格符合《JB3570－98》行业标准，不同机型具备专属工艺优势，具体特性如下：
1、YDQ-J系列基础型工艺特性
YDQ-J系列产品采用全新迭代的设计思路，在材质选型、结构布局与生产工艺流程上完成全面优化升级。相较于传统试验变压器，该机型彻底改善了设备臃肿、笨重、外观粗糙等问题，具备体积小巧、重量轻便、外形规整美观的结构优势，整体性能参数全面达标行业规范要求。在核心结构工艺上，设备铁芯选用优质冷轧DQ－151取向硅钢片，通过精准叠片工艺制成多级圆柱框形铁芯，磁导率高、损耗低、电磁稳定性强。设备以特制高强度绝缘筒为承载基体，采用QZ型专用导线，在绝缘筒表面连续绕制成型高压塔式线圈，绕组排布均匀、绝缘一致性好。设备外壳采用适配整机结构的定制化尺寸，内部密闭腔体填充高纯SF6绝缘气体，依托成熟的充气密封工艺，保障设备优异的绝缘、灭弧与耐压性能。
2、YDQ-JZ系列交直流两用工艺特性
YDQ-JZ系列为交直流一体化机型，在YDQ基础机型的成熟工艺架构上完成功能升级，核心创新工艺为内置集成结构设计。设备将高压整流硅堆巧妙内嵌于高压套内部，无需外接整流配件，整机集成度更高、结构更简洁。同时设备配备可插拔式短路杆结构，通过人工插入或抽出短路杆，即可快速切换输出模式，分别实现工频高压交流输出与高压直流输出，一机兼顾交流耐压、直流耐压两类试验需求，大幅提升了设备的场景适配性与现场作业灵活性。
3、YDQ-JC系列串激型工艺特性
YDQ-JC系列为专用串激式试验变压器，主要适配超高电压等级试验场景，工艺结构与基础机型形成差异化设计。该机型在常规高压绕组的基础上增设专用串激绕组，通过绕组结构的优化叠加，可实现电压等级的串联叠加升级。同时设备高压套管采用双出线专属结构设计，匹配串激工作模式的接线与运行需求，结构稳定性强、接线便捷，能够通过多台设备串联实现更高电压输出，完美满足超高压电气设备的耐压试验工况。
4、YDQW系列局放型工艺特性
YDQW系列为低局放专用机型，聚焦电气设备局部放电试验场景进行专项工艺升级。该机型在普通YDQ系列变压器的成熟工艺基础上，优化整体绝缘结构、精细化控制生产装配流程，配合SF6气体优异的绝缘与灭弧性能，从结构、材料、工艺多维度抑制设备自身局部放电问题。设备运行过程中高压工况下基本无自身局放干扰，搭配高精度局放检测仪器使用时，可彻底规避试验设备本体带来的信号干扰，精准捕捉并测量被试品的局部放电量，有效保障局放试验数据的准确性与可靠性，是电力设备局放检测的专用核心设备。
二、工作原理
仪天成YDQ系列充气式试验变压器基于经典电磁感应原理实现高压输出，整套试验系统具备完善的安全防护与稳压调控机制，运行流程规范、安全可控。设备工作流程如下：试验电源首先接入配备多重防护的专用操作箱，操作箱内置过流自动脱扣装置与防突发加压零位连锁装置，可从源头规避过流故障、突然加压等安全风险，保障试验全过程安全。市电经操作箱稳压防护后，输入至自耦调压器，通过调压器精准调节输入电压，将适配电压输送至YDQ-J试验变压器初级绕组。依据电磁感应定律，变压器次级高压绕组与初级绕组的电压比值等同于绕组匝数比值，通过固定匝数配比，即可在次级绕组输出对应倍数的工频高压，为各类电气设备工频耐压试验提供稳定、标准的高压试验电源。
仪天成YDQ系列充气式试验变压器设备依托成熟的电磁感应工作原理，搭配多级优化的铁芯、绕组、密封充气等核心制造工艺，构建起高效、稳定、安全的高压输出体系。其核心工艺从材质选型、结构设计到密封防护、整体装配层层把控，针对普通耐压、交直流两用、超高压串激、低局放检测等不同场景细分机型，实现了针对性的工艺升级与功能优化，全面保障设备优异的绝缘性能、机械强度与环境适配性。
