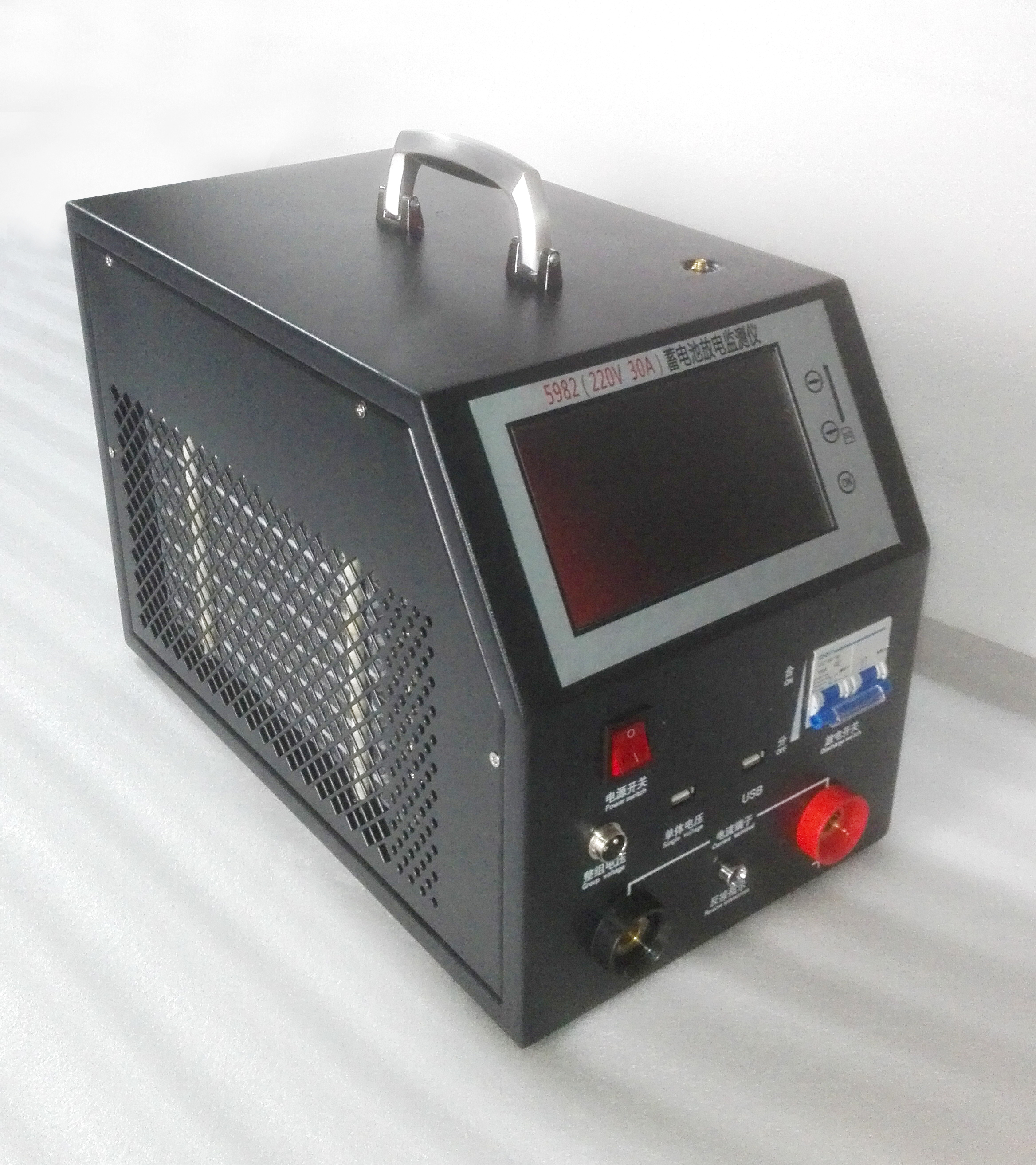

仪天成YTC5982 智能充放电综合测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。
一、工作原理
YTC5982 智能充放电综合测试仪在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。
二、仪器特点
1.采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2.单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可最多设置4个独立频段，即可以在同一区域最多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。
3.无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式（选配）：
单体监测模块与充放电仪主机两者之间进行数据传输。
单体监测模块与USB无线终端两者之间进行数据传输。
单体监测模块与充放电仪主机、USB无线终端，三者之间进行数据传输。
4.每台充放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出最高的6节、和最低的6节电池的编号和电压值，在显示屏上以不同颜色进行显示（选配）。
5.单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式（选配）。
6.配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
7.设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。
8.采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电阻触控操作，内置有中英文切换菜单，菜单操作简单明了。
9.自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，过压保护、反接报护自动断开空气断路器。
10.可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。
11.可进行在线补偿式充/放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合（选配）。
12.具有RS485远程控制充电、放电功能。
13.具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。
三、技术参数
1.适用蓄电池 DC110V/220V
2.充电电压 DC176-264V
3.放电电压 DC176-264V
4.充电电流 0-50A
5.放电电流 0-100A
6.工作模式 单机模式，并机主机模式，并机从机模式，远端受控模式
7.保护性能 l 电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温保护，并具有LCD提示，蜂鸣器告警
8.单体电压采集（选配） 采用多频段射频无线模块,通讯距离可达100米以上，兼容2V/4V/6V/12V单体电池电压监测，1～25组射频无线监测模块，最多可监测300节电池，单个无线监测模块可监测12只单体电池
9.控制精度 放电电流≤±1%（FS）；组端电压≤±0.5%（FS）；单体电压：≤±0.1%（FS）
10.PC机通信 RS485接口，USB接口，RF射频通讯433M
11.数据保存容量 内置SD卡16G容量 ，转存U盘16G容量
12.工作环境
13.散 热 强制风冷
14.温 度 工作范围：-5～50℃ 贮藏温度：-40～70℃
15.湿 度 相对湿度0～90%（40±2℃）
16.海 拔 额定海拔4000米
17.噪 音 ﹤75dB
18.工作电源
19.电 压 工作电源：单相AC220V （–20%～+30%），频率:45～65Hz；
20.充电电源：参考铭牌参数或机箱标识
21.耐压测试 输入－机壳：2200Vdc 1min
22.输入－输出：2200Vdc 1min
23.输出－机壳：700Vdc 1min
24.安 全 性 满足EN610950
25.接 线
26.交流输入 国标公插座，适用1～1.5mm2电缆
27.充放电电流线 电缆快接插头（红正黑负），具体尺寸参考“发货清单”
28.并机电缆（选配） 2米6芯水晶插头线
仪天成YTC5982 智能充放电综合测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。
