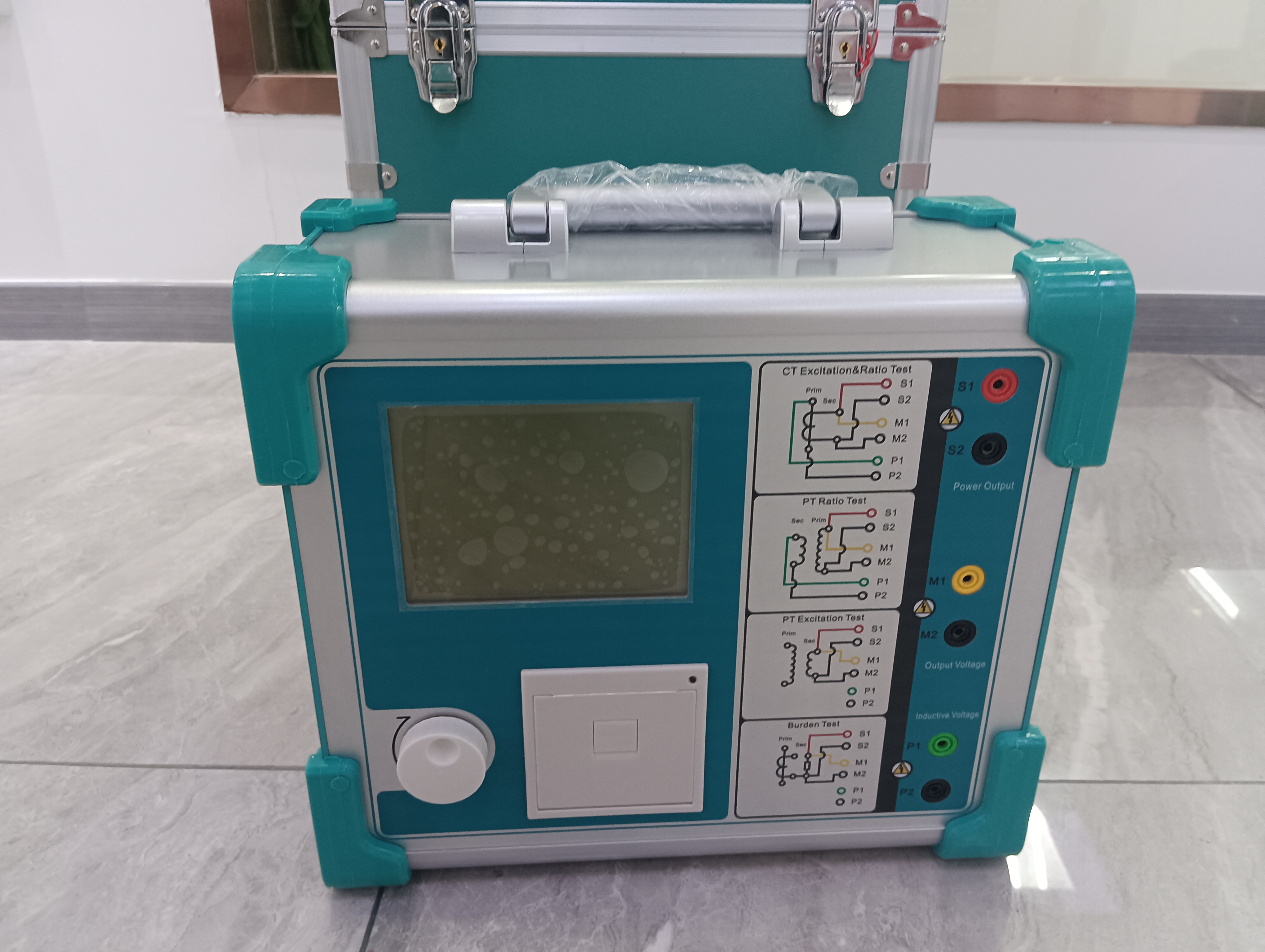

仪天成YTC8750E 变频互感器综合测试仪是新一代的电流、电压互感器测试仪器。
二、工作原理
YTC8750E 变频互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
二、仪器特点
1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3.可精确测量变比差与角差，比差最大允许误差±0.2%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~50000。
4.测试满足GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3等。
5.基于先进的低频法测试原理，输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，能应对拐点高达65KV的CT测试。
6.界面友好美观，全中文图形界面。
7.装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
8.5.7寸图形透反式LCD，阳光下清晰可视。
9.测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
10.易于携带，装置重量<9Kg。
三、技术参数
1.测试用途 保护类CT，保护类PT
2.输出 0~180Vrms，12Arms，36A（峰值）
3.CT变比
测量 范围 1~50000
精度 ±0.2%
4.PT变比
测量 范围 1~50000
精度 ±0.2%
5.相位测量 精度 ±2min
6.分辨率 0.5min
7.二次绕组电阻测量 范围 0~300Ω
8.精度 0.2%±2mΩ
9.交流负载测量 范围 0~1000VA
10.精度 0.2%±0.02VA
11.输入电源电压 AC220V±10%，50Hz
12.工作环境 温度：-10οC~50οC， 湿度：≤90%
13.尺寸、重量 尺寸340mm x220mmx330mm
14.重量<9kg
仪天成YTC8750E 变频互感器综合测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。
