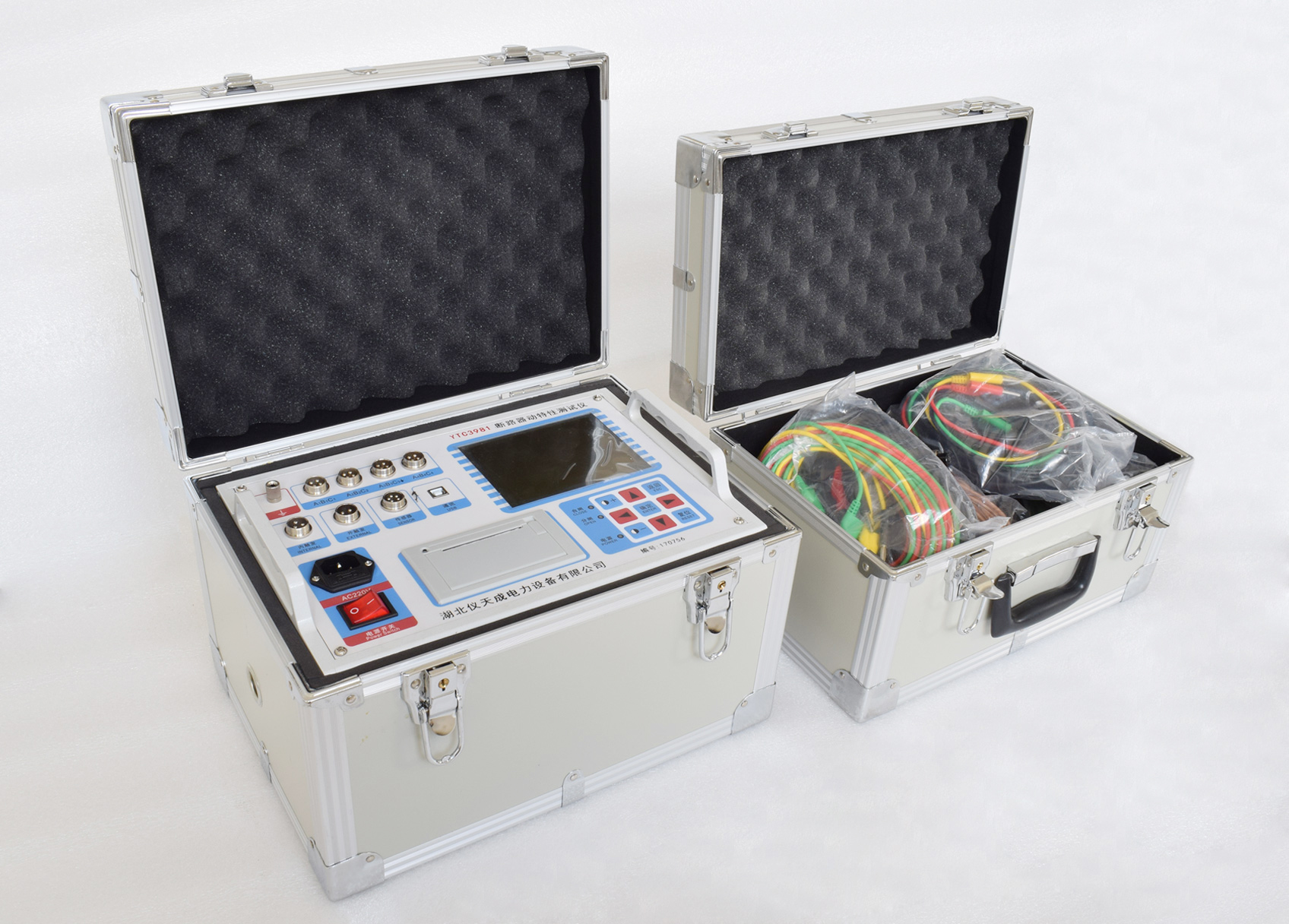

高压开关是电力输配电系统的关键控制与保护设备，其分合闸时间、速度、同期性等机械特性参数，是判定开关运行状态、保障电网安全稳定运行的重要依据。仪天成YTC3981高压开关动特性测试仪凭借精度高、适用性强、操作简便的特点，被广泛用于各电压等级高压开关的检测试验工作。但变电站现场环境复杂，受电磁干扰、接线不规范、操作失误、参数设置不当等因素影响，测试时常出现数据异常、波形失真、设备报错等问题，严重影响试验效率与检测结果准确性。基于现场实测经验，本文梳理该设备测试过程中的常见技术问题，分析故障成因并给出对应的处理方法，为一线试验人员现场作业提供实用参考。
一、现场控合、控分操作时开关不动作
1. 合分闸接线错误或控制回路异常
故障原因：现场合、分闸控制接线有误，或控制回路不通、存在故障。
处理办法：对照设备说明书接线图例及现场控制柜原理图，联合专业运维人员，精准甄别合分闸线圈与开关辅助接点，重新规范接线；全面排查控制回路，确保回路导通正常。
2. 仪器提示“输出短路或负载过大，请关机检查控制接线”
（1）接线错误引发输出短路
故障原因：控制接线错误触发仪器短路保护，导致合分闸控制电源无输出。
处理办法：关机断电，参照规范重新核查、整改接线。
（2）开关线圈负载过大，仪器无法驱动
故障原因：仪器内置操作电源最大带载能力为20A，部分开关线圈工作电流超出设备输出范围，导致驱动失败。电磁机构合闸线圈电流可达百安级，远超设备负载；液压、弹簧机构线圈工作电流大于6A时，仪器会判定为负载过大。
处理办法：电磁机构开关，可将合闸控制线改接至合闸接触器前级线圈，通过接触器驱动主合闸线圈，或采用仪器外触发模式完成操作；液压、弹簧机构开关，先用万用表实测合闸线圈阻值与工作电流，确认无接线短路故障后，可谨慎关闭设备短路保护功能再试验。
取消短路保护操作方法：关机后长按对应按键开机，直至屏幕提示“释放按键”后松手即可。注意：取消短路保护后，设备电源无短路防护，若回路真实短路会造成仪器损坏，操作需严格谨慎。
3. 仪器操作电源无直流输出
故障判定：用万用表校验仪器内置操作电源，无电压输出时判定为电源故障。
处理办法：若为控制线保险管烧毁、线路破损，更换保险管、修复接线即可；若为仪器内部电源损坏，可临时采用现场开关柜电源、通过外触发模式开展试验，同时联系厂家返厂维修或申领备用设备。
4. 开关机构存在保护闭锁
故障原因：西门子、ABB等品牌高压开关自带机构闭锁保护，仪器内电源操作无法触发开关动作。
处理办法：可联系现场技术人员或设备厂家，对照控制柜图纸解除开关闭锁后，再用仪器内电源试验；或直接采用现场外接电源、外触发模式开展合分闸测试。
二、开关动作但仪器无测试数据显示
1. 接地线路接触不良
故障原因：测试地线未接牢、虚接，导致数据采集异常。
处理办法：全面检查接地点位，重新紧固地线，保证接地接触良好、回路可靠导通。
2. 开关线圈阻值偏大、工作电流过小
故障原因：合、分闸线圈阻值过大，工作电流小于1A，仪器提前触发采样，未捕捉到有效动作数据。
处理办法：确认接线无故障后，参照前文方法取消设备短路保护功能，重新开展试验。
3. 单路控制回路损坏
故障原因：合闸无数据为合闸控制回路故障，分闸无数据为分闸控制回路故障。
处理办法：现场临时调换通道应急测试，合闸回路故障可使用分闸控制线、分闸通道完成合闸测试，保障试验临时推进；测试完成后联系厂家维修设备或更换备用机。
YTC3981高压开关机械特性测试仪现场测试故障多由接线不规范、参数设置不当、现场环境干扰及设备附件异常导致，极少为设备本体核心故障。高压开关动特性试验是电网设备检修、验收的关键工序，直接关乎设备投运安全与电网运行稳定性。
