在电力运维、检修及各类高压作业场景中，绝缘靴、绝缘手套是保障作业人员人身安全、防范触电事故的核心防护用具，其绝缘性能的合格与否直接决定现场作业的安全底线。按照电力安全规程要求，绝缘防护用具必须定期开展耐压试验检测，以此排查设备老化、性能衰减、隐性破损等安全隐患。但传统的绝缘靴（手套）耐压试验方式存在操作流程不统一、试验标准不规范、人工干预环节多、检测步骤繁琐等诸多问题，不仅容易导致试验数据偏差、检测结果缺乏准确性与权威性，还极大降低了日常检测工作的整体效率，难以满足常态化、标准化、规模化的安全检测工作需求。为彻底解决传统试验模式的各类弊端，规范绝缘防护用具检测流程，提升电力安全检测工作质效，绝缘靴（手套）防护工具耐压试验装置应运而生。
一、工作原理
设备接入220V、50Hz工频交流电源，依托电磁感应工作原理，通过内置升压变压器稳定输出0~30KV工频高压，并将高压传导至各测试电极，使绝缘靴、绝缘手套等被试防护用具获得规程规定的试验电压。设备严格遵循绝缘靴（手套）耐压试验相关行业规程，在试验过程中实时采集、精准读取并自动记录各项测试参数，完成标准化耐压检测作业。
二、结构设计

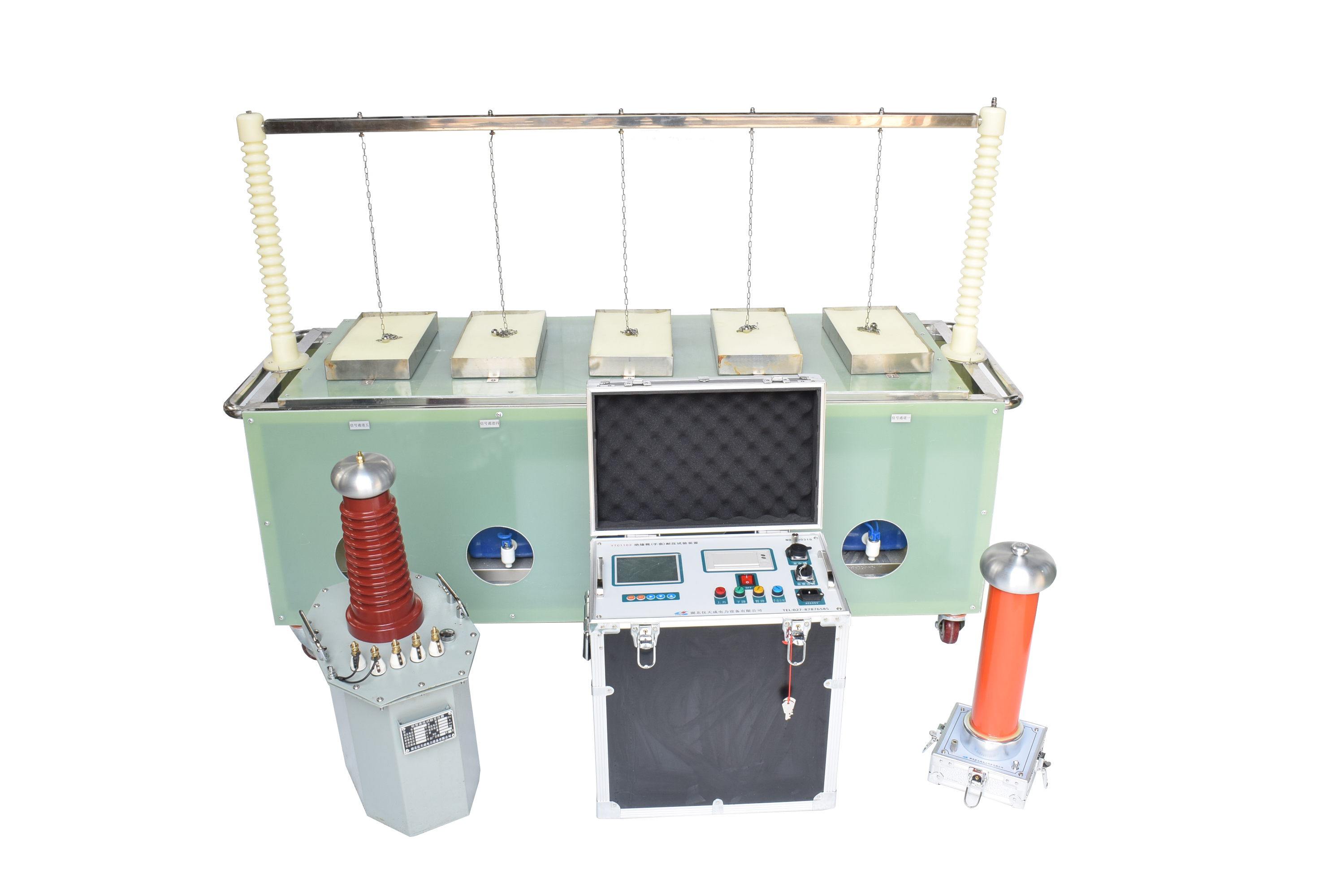

本装置整体结构模块化设计，主要由试验车与电气操作箱两大部分组成，结构紧凑、布局合理，兼顾稳定性与便捷性，适配各类场地检测作业。
1. 绝缘靴（手套）试验车：作为试验承载主体，主要包含移动托架、盛水水槽、电极杆支撑等核心结构。移动托架可灵活移位，适配不同作业场景；盛水水槽满足绝缘护具耐压试验的浸水检测要求；电极杆支撑结构定位稳固，可保障试验过程中电极位置精准、受力均匀，确保试验工况标准规范。
2. 绝缘靴（手套）操作箱：为设备核心控制单元，集成升压控制、数据采集、参数显示、过载保护、数据打印等全套功能，是实现设备自动化、智能化检测的核心模块，操作便捷、控制精准、运行稳定。
三、产品主要特点
本装置采用全自动升降压控制技术，智能化程度高，可一次性完成多双绝缘靴、绝缘手套的同步检测作业。试验过程中，设备可独立精准采集、自动读取每一件被试品的泄漏电流数据，全程无需人工干预，自动完成升压、稳压、检测、降压全套试验流程。试验结束后可自动打印完整试验数据，全程标准化、规范化作业，彻底简化了传统人工测试的繁琐工序，大幅提升绝缘护具耐压检测的工作效率与检测精度，有效规避人工操作误差。
四、主要技术参数
1. 输入电压：交流220V，50Hz工频市电
2. 输出电压：0~30kV连续可调工频高压
3. 单次测试数量：可同时检测6只绝缘靴/绝缘手套
4. 测量功能：实时显示并独立打印单只被试品的试验电压值、泄漏电流值，数据可追溯
5. 保护功能：配备过流保护、过压保护功能，支持自定义设置试验时间、试验电压、泄漏电流阈值，过载超限自动保护，设备运行安全可靠
6. 操作显示：搭载液晶显示屏，全中文可视化菜单，操作简单直观，自带数据打印功能
7. 测量精度：电压测量误差±2%（±3个字），电流测量误差±2%（±3个字），检测数据精准稳定
8. 设备重量：绝缘靴（手套）操作箱9Kg，工频耐压试验台60Kg，整机重量适中，搬运、布设便捷
相较于传统试验设备与人工试验方式，这款绝缘靴（手套）安全工器具耐压试验装置进行了全方位的优化升级，从根本上解决了以往试验操作不规范、流程不标准、数据不稳定、作业效率低下等行业痛点问题。
湖北仪天成电力设备有限公司
2026年5月29日
