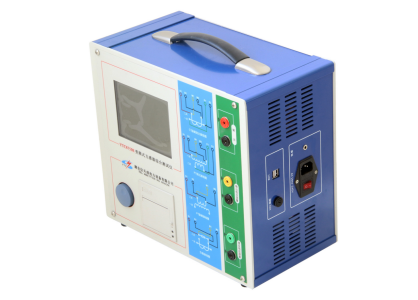

仪天成YTC8750E变频式互感器综合测试仪功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
一、产品功能
YTC8750E变频式互感器综合测试仪是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器，支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数。
二、主要特点
1、支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数.
2、满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
3、采用先进的电源技术，励磁电压高达30KV.
4、无需外接其它辅助设备，单机即可完成所有检测项目.
5、自带微型快速打印机、可直接现场打印测试结果.
6、采用智能控制器，操作简单.
7、大屏幕液晶，图形化显示接口.
8、按规程自动给出（励磁）拐点值.
9、自动给出5%和10%误差曲线.
10、可保存3000组测试资料，掉电后不丢失.
11、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告。
12、小巧轻便＜10Kg，非常利于现场测试。
三、技术参数
测试用途：保护类CT，保护类PT
输出：0~180Vrms，12Arms，36A（峰值）
电压测量精度：±0.2%
CT变比测量
范围：1~30000
精度：±0.2%
PT变比测量
范围：1~10000
精度：±0.2%
相位测量
精度：±5min
分辨率：0.5min
二次绕组电阻测量
范围：0~300Ω
精度：2%±2mΩ
交流负载测量
范围：0~300VA
精度：2%±0.2VA
输入电源电压：AC220V±10%，50Hz
工作环境：温度：-10οC~50οC， 湿度：≤90%
尺寸、重量 尺寸：33cm x 29.4cm x 18cm 重量<9kg
仪天成YTC8750E变频式互感器综合测试仪是新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
