雷击冲击试验系统测试操作介绍

返回打印来源：仪天成电力时间：2025/06/20 阅读：次

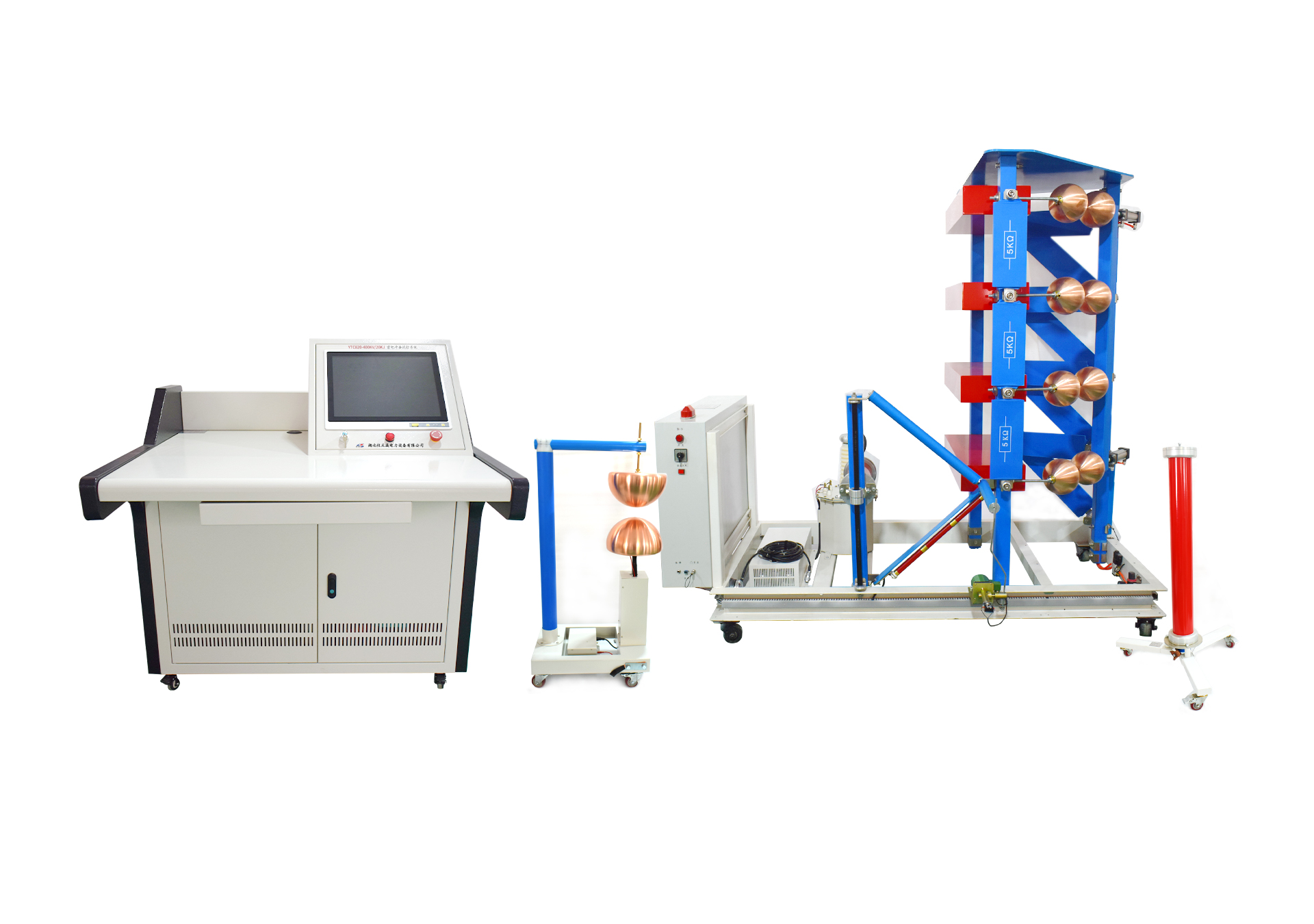

在我们现实生活中，脉冲高电压是常常会有所发生的，尤其对于多雷雨季节，自然界的闪电打雷就会产生高脉冲电流和电压，危害很大，所以我们就需要做好相应的防护措施，雷击冲击试验系统就是一款模拟自然界雷电进行高压冲击试验的装置，那么这款装置如何操作呢？下面就给大家介绍一下。

冲击电压发生器每次触发后，都会产生冲击高电压脉冲，经过分压器分压后由测量电缆送到控制台的峰值电压表和示波器，可以显示脉冲幅值及波形，并自动测量波形参数。示波器的测量操作是由软件完成的，通过测控软件，可以完成对示波器的设定，并将示波器测得的波形数据送到计算机，进行显示、参数计算、波形分析及数据存储。具体操作步骤如下：
1.点击进入测量控制软件操作主界面
2.点击参数设置按钮，可进入参数设定界面进行必要的设定：选择示波器的测量通道，选择测量的冲击波形种类，选择测量的冲击波形极性，选择被测电压的最大值，设定分压器的分压比（输入分压器的实际分压比），设定衰减器的衰减比例，选择记录波形的时间
3.正确设定示波器参数后，点击获取波形按钮，则计算机将设定示波器并准备好记录脉冲波形。当发生器触发后，示波器将自动记录波形并传送到计算机屏幕显示，可以获得脉冲幅值、波头时间、波尾时间等波形参数。
4.点击保存波形按钮，可以将显示的波形存在计算机的硬盘上。
5.点击波形处理按钮，可以将存盘的波形调出，生成图片文件或打印输出。

雷电冲击电压发生器装置能够真实地模拟自然界中的雷电脉冲高压，操作过程也并不复杂，有相应的控制台、软件，让我们能够更好地进行测试，做好雷电冲击防护工作。

湖北仪天成电力设备有限公司
2025年6月20日
