雷电冲击试验系统本体及直流充电电源相关认识

返回打印来源：仪天成电力时间：2025/05/28 阅读：次

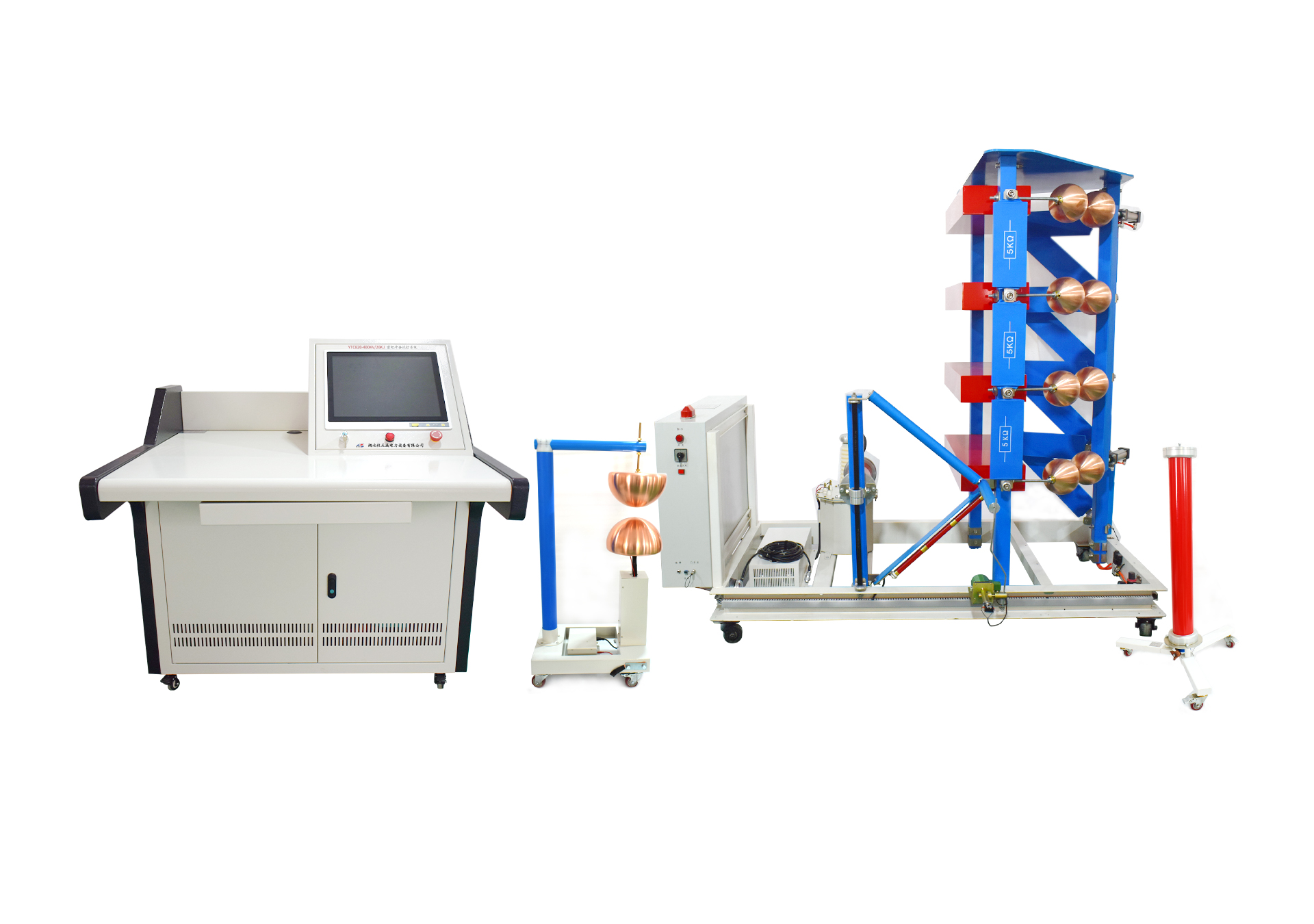

对于雷雨多发季节，我们电力部门如：变电站、发电厂以及一些大型化工厂、石油/矿井等场所都需要做好相应的防护工作，雷电冲击试验系统就是一款专门模拟产生自然界的雷电来进行试验防护的装置，完整的雷电冲击电压试验系统基本组件包括以下各部分：冲击电压发生器本体、直流充电电源、电容分压器（基本负载）、控制系统，今天主要给大家谈谈其本体及直流充电电源相关认识。

冲击电压发生器本体及直流充电电源有多种结构形式，基本原理都是采用Marx多级回路，即各级电容器并联充电，然后串联放电以获得脉冲高电压。标志冲击电压发生器本体的主要技术参数包括：额定电压：发生器各级最大充电电压的总和。额定储能：发生器各级电容最大储能的总和。对于不同的冲击电压发生器的结构形式，目前采用的级电压主要有100kV、150kV、200kV、300kV 几种，而发生器的每级电容量则根据试验需要来合理选择。EC 系列冲击电压发生器采用 100kV 的级电压。
冲击电压发生器本体设计为户内使用，采用三根绝缘立柱支撑结构。在发生器的每级将 3 根立柱联结可靠，并互相间组成稳定的结构。发生器的每级都有一台低电感，大容量的冲击电容，它们被放置在冲击电压发生器结构中央。该电容采用高密度固体电容器，具有重量轻、体积小的特点，即使在额定工况下连续操作，它们也有足够的使用寿命。
直流充电电源（由高压变压器、倍压电容、高压硅堆构成）采用倍压整流方式。高压硅堆安装在一个绝缘支撑板上，通过一个简单的弹簧压接机构可手动变换其方向。通过一只保护电阻将直流高电压输出到冲击电压发生器的第一级电容。用于测量充电电压的高压高阻也安装在这个绝缘支撑板上。为了确保发生器的安全操作，系统提供了一个接地机构。一旦发生器发生异常，接地放电开关会在第一个充电电阻后自动接地，结果所有的冲击电容都将通过最下一级的电阻放电。

雷电冲击电压发生器是模拟自然界脉冲高电压的试验设备，而自然界雷电高压是我们必须要防备的，所以这款装置的意义是重大的。

湖北仪天成电力设备有限公司
2025年5月28日
