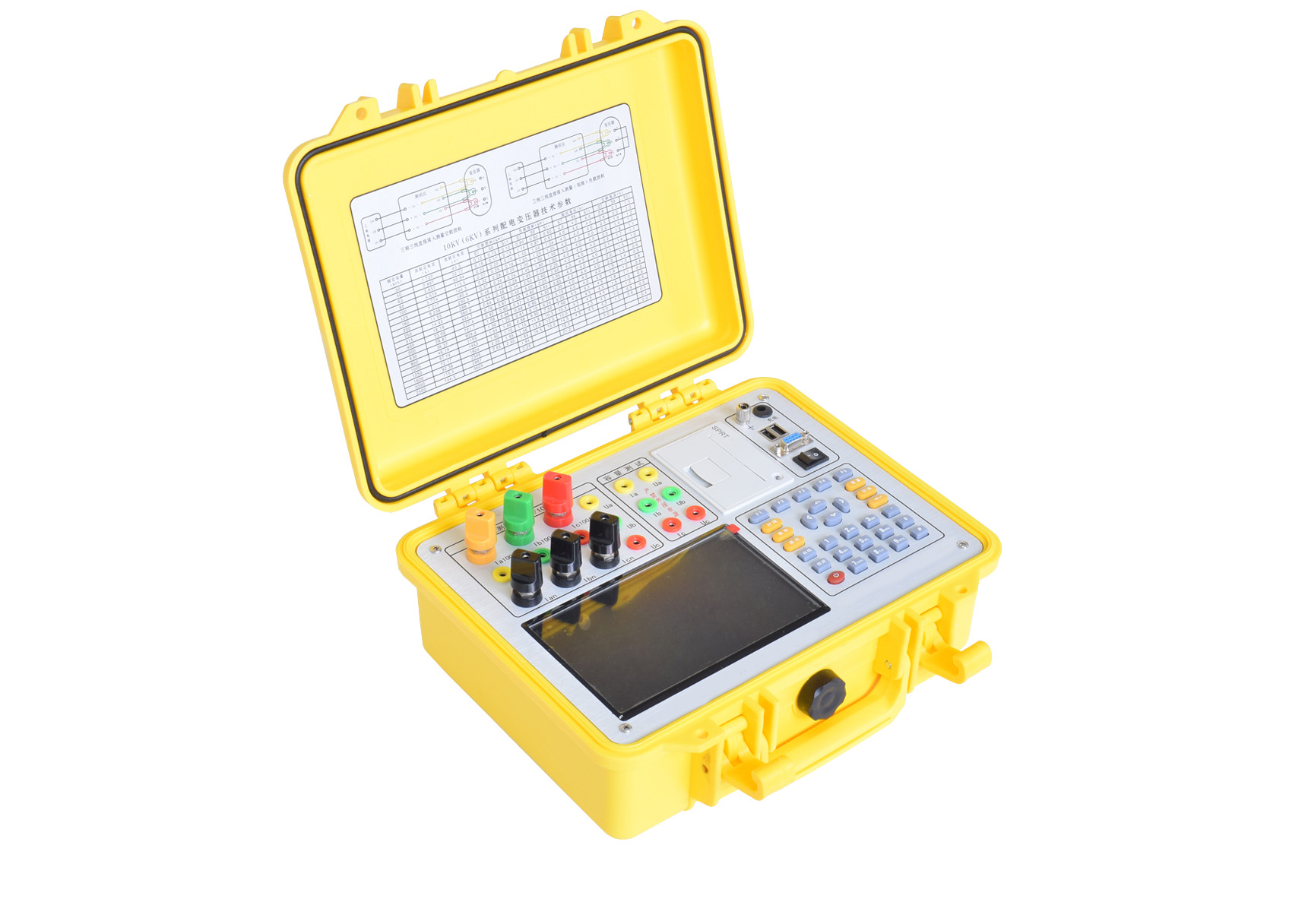

变压器容量及损耗参数测试仪是一款专门针对于变压器的容量、损耗参数测量的电力检测设备，其测试时通常分为：有源容量负载损耗、无源损耗测量部分，今天给大家介绍一下有源情况下的测试。
1．基本概念
有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值，从而检查出被试变压器铭牌容量是否真实。
2、测试方法

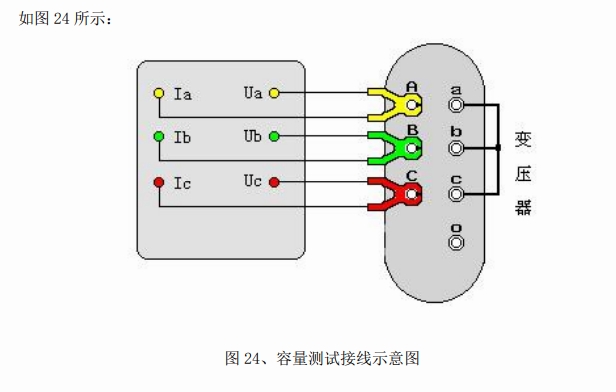

容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。
接好线后，在主界面选择容量测试项目，此时进入容量参数设置屏，按下列操作步骤进行设置：
1.设定当前温度，通过上下键将手型指针指到‘当前温度’选项，用左右键调节温度数值，要求尽量准确，最好以温度计的示值为准。
2.设置高压侧额定电压，通过上下键将手型指针指到‘高额定电压’选项，用左右键调节高额定电压档，例如被测变压器是 10kV/400V的配变，则将本项设置为10kV
3.设置变压器类型，通过上下键将手型指针指到‘变压器类型’选项，用左右键调节该选项，使之与铭牌相符。
4.设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键调节该选项，通常将分接打到 2 分接位置，如遇被测变压器分接在其他位置，则将该选项设置到相应的位置。
5.通过上下键将手型指针指到‘被试品编号’选项，用左右键调节该选项为某个编号值。
6.按开始键进行测试，结果自动保留在液晶屏上
7.选择‘保存’可将结果保存到内部存储器中，如不需保存，则不选此项。
变压器容量特性测试仪具备有源测量的功能，我们在有源情况下测试时简化了接线，大大提高了工作效率。
