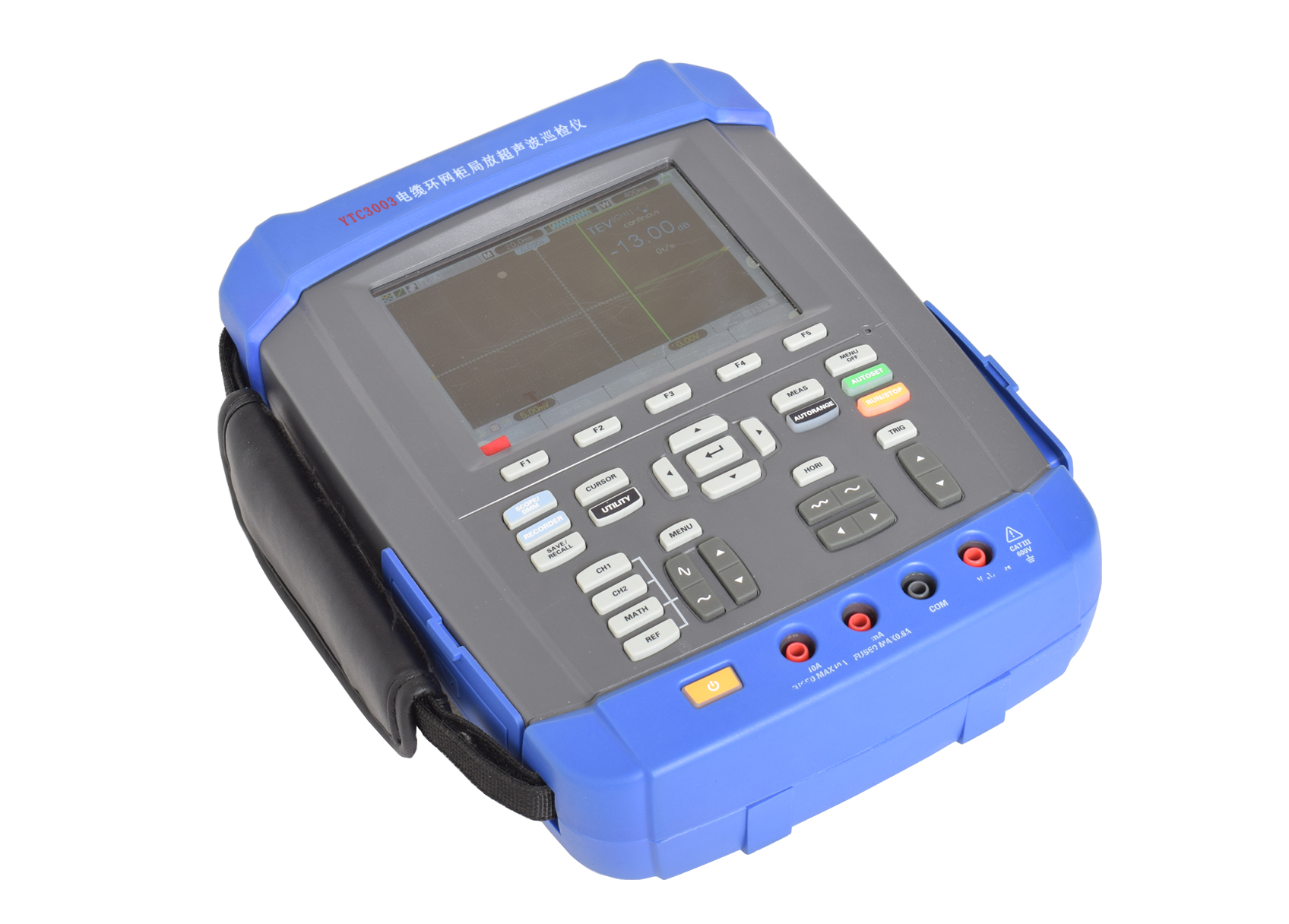

手持式局部放电测试仪是一款性能精良的检测仪器，专门适用于开关柜、变压器及GIS设备的局部放电在线检测与定位工作。该设备整套配置齐全，主要由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、高频传感器及配套连接线构成，可满足多场景、多设备的检测需求。
测量程序：
TEV测量：核心用于检测开关柜内部的局部放电现象，精准捕捉设备内部绝缘缺陷引发的放电信号；
高频电流互感器测量：主要针对变压器内部局部放电进行检测，可有效识别变压器绕组、铁芯等部件的潜在故障；
超声波测量：作为变压器内部局部放电检测的辅助手段，可配合高频电流互感器测量，提升检测准确性；
超高频测量：专门用于GIS设备内部局部放电检测，能够精准捕捉GIS设备内部绝缘劣化产生的超高频放电信号。
技术参数：
（1）复合式TEV测量
传感器类型：容性传感器；测量量程：0～60dBmV；分辨率：1dB；测量误差：±1dB；检测频宽：5~70MHz；脉冲/周期最大值：655；门限调节范围：3～57dB。
（2）高频电流互感器
检测频带：10kHz～30MHz；信号传输方式：50Ω同轴电缆传输；检测灵敏度: 10pC。
（3）超声波测量
测量量程：-7dBμV～68dBμV；分辨率：1dB；测量误差：±1dB；传感器灵敏度：-65dB（0dB = 1volt/μbar 有效值SPL）；传感器中心频率：20～50kHz；传感器直径：不大于50mm；外差频率：38.4kHz。
（4）特高频传感器
检测频带：300MHz～1.5GHz；信号传输方式：50Ω同轴电缆传输；检测灵敏度：1dB；增益：＞65dBm。
手持式电缆环网柜局放仪采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式，测量准确速度快，是不可多得的局部放电现象检测的优良仪器。
