一、本仪器主要由以下三部分组成：

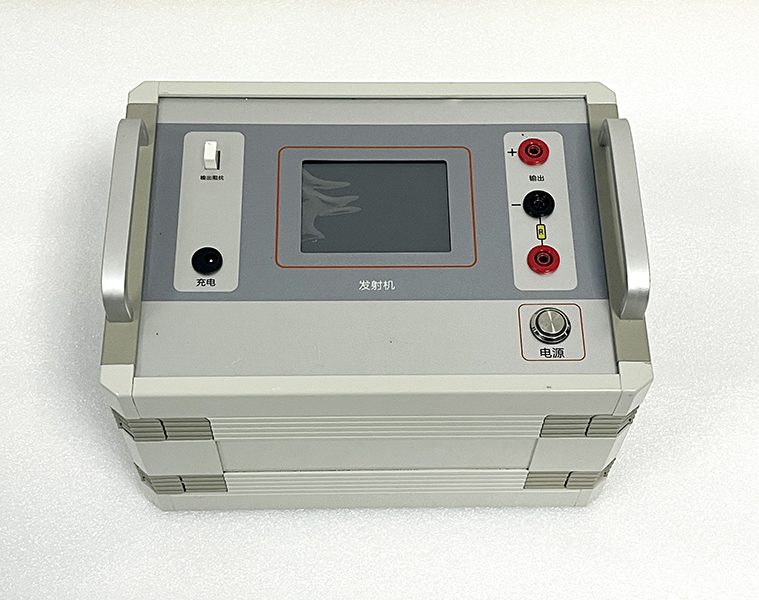

发射机：核心功能为自动精准测试地下电缆的对地阻抗参数，可实时反馈阻抗检测数据；同时能够向被测地下电缆稳定发送特定频率的测试信号，为后续路由探测和故障定位提供信号源支持。

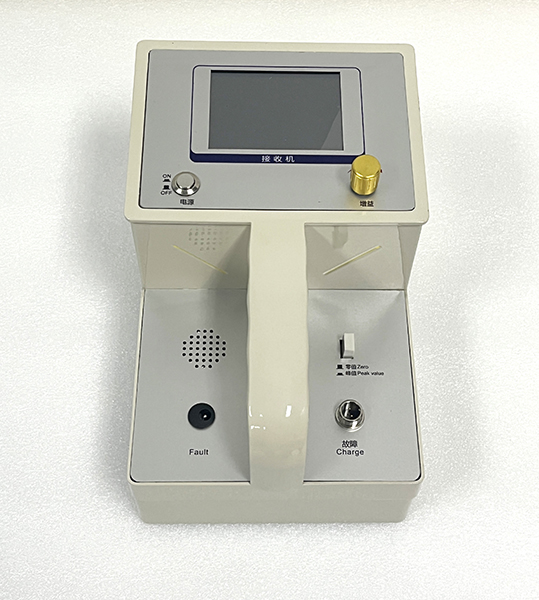

路由接收机：作为信号接收与探测终端，需在地下电缆周边区域移动接收测试信号；通过信号强度分析与处理，可精准探测地下电缆的实际路由走向，同时能够准确检测并显示电缆的埋深数据，为施工和维护提供位置参考。
绝缘接收机（A字架）：专为地下电缆对地绝缘故障检测设计，搭配A字架辅助结构，可通过感应测试精准定位电缆绝缘破损、漏电等故障点位，为电缆绝缘修复工作提供精准的故障位置指引。
二、技术指标：
探测距离：＜40km，指在常规地下环境（无严重电磁干扰、土壤介质均匀）下，仪器可稳定实现的最大电缆探测覆盖范围。
探测深度：≤3m，适用于多数市政、工业及民用地下电缆的埋深检测场景，可满足常规电缆敷设深度范围内的精准探测需求。
路由误差：＜8cm，确保电缆路由探测的精准度，有效避免因路由判断偏差导致的施工误操作。
定位误差：＜5cm，保障电缆故障点、关键节点定位的准确性，为快速维修提供可靠的位置依据。
感应故障点距离：≤30m，指仪器可通过感应方式检测到故障点的最大距离，在此范围内可实现故障点的初步定位。
定位范围：≤5MΩ，为对地绝缘故障的阻抗定位区间，可覆盖多数常见电缆绝缘故障的阻抗检测需求。
冲击电压：＜10kV，仪器工作过程中可承受的最大冲击电压值，保障仪器在复杂电网环境下的稳定运行与使用安全。
数据采样频率：100MHz，高采样频率确保仪器对电缆相关参数的实时采集与精准分析，提升检测数据的可靠性。
路灯电缆故障定位仪可快速测试路灯电缆的短路、断路、接地故障，手持操作简便，是比较流行的路灯电缆故障检测的优良仪器。
