网络基站定相核相仪主要由哪几个部分组成?

返回 打印
来源:仪天成电力  时间:2023/10/08  阅读:
        在我们电力系统中,很多时候都要对电力线路进行核相操作,但是核相过程中,往往因为线路距离偏远,导致核相过程变的麻烦,源于此,现在我们通常会用到专业的核相仪器来进行识别标准 A 相、B 相、C 相,现今运用比较广泛的有网络基站定相核相仪,那么其主要又由哪些部分组成呢?接下来就给大家介绍一下。

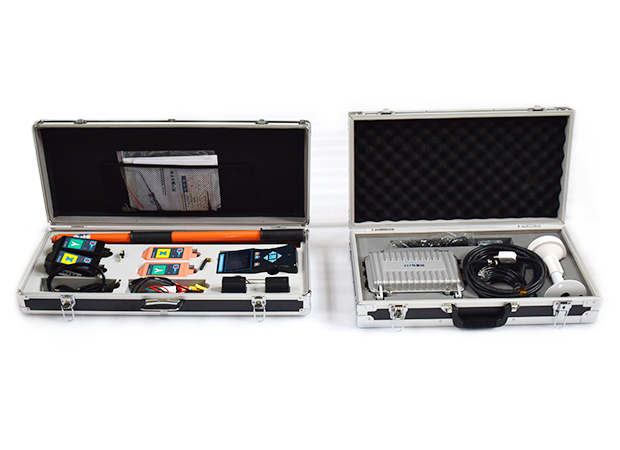

       该套网络基站定相核相仪是由全球卫星定位系统、基站群、服务器群、2G/3G/4G 通讯网络、315MHz/433MHz 无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、4G 天线、4G 卡、伸缩绝缘杆等组成。下面给大家介绍一下主要几个构成部分。
       基站群:基站群由多个基站组成,本系统设计可以兼容 255 个基站。基站采用全铸铝外壳,防水设计,安装于 10kV 变压器二次输出端。其内置 GPS 模块、4G 模块、315MHz/433MHz 无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。
       服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位信息,可以准确识别标准 A 相、B 相、C 相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。
       探测器:分核相、电流不同功能的探测器,探测器都内置有 GPS 模块、4G 模块、315MHz/433MHz 无线通讯模块,其中电流探测器一体化钩式设计,内置多层柔性线圈。315MHz/433MHz 无线通讯模块便于手持接收器近距离抄表使用;GPS 模块、4G 模块与服务器通讯并传输数据;多层柔性线圈用于采集电流及电流波形、频率、相位等信号。
       手持接收器:采用 3.5 寸真彩液晶屏设计,内置 GPS 模块、4G 模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息,具有“X 信号正常、Y 信号正常、A 相、B相、C 相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。

       定相核相仪是我们供电线路准确核实A、B、C三相的得力帮手,我们需要熟悉这款检测仪器的部件构成,了解部件的功能特性,方能够让我们核相过程更加清楚明了。
湖北仪天成电力设备有限公司
2023年10月08日
