先将实验仪器公司处于一个准备工作状态，被试继电器线圈接至对应不同电压信号输出输入端子上，按下“主回路系统输出可以控制”开关，缓慢发展调节大旋钮，使输出以及电压比较平稳快速上升，至继电器吸合时，记录吸合电压，再反方向具有调节大旋钮，至继电器释放，记录下释放电压，据此可算出被试继电器返回相关系数。如被试继电器为过电压继电器，则反方向问题进行。将被试继电器从线路上解除，接至本仪器设备电流数据输出端子上，选择自己合适的输出产生电流档，比如“0~5A”或“0~150A”档，按下“输出质量控制”开关，缓慢调节大旋钮至继电器技术动作，观察发现电压/电流表数值，判断时间继电器动作学习情况。

        将测试继电器连接到输出端（根据继电器要求确定工作电压为交流或直流），调整到额定动作值，恢复断电。 延时时间结束后，秒表计数停止，秒表中显示的数字为时间继电器的延时关闭时间，若要测量延时时间释放，原理同前，实际连接反之。确定测试继电器的操作类型（电压或电流操作）和保持类型（电压或电流保持）。 以保持电流工作电压（直流继电器）为例，选择直流输出电流，放入文件（0 ~ 500ma 或0 ~ 5a） ，按下“输出控制”开关，缓慢调整大旋钮至继电器动作，记录动作柞蚕电流，将辅助电路输出接至继电器保持线圈末端，缓慢调整小旋钮至继电器额定值，记录保持电压，根据动作或保持情况，确定继电器。

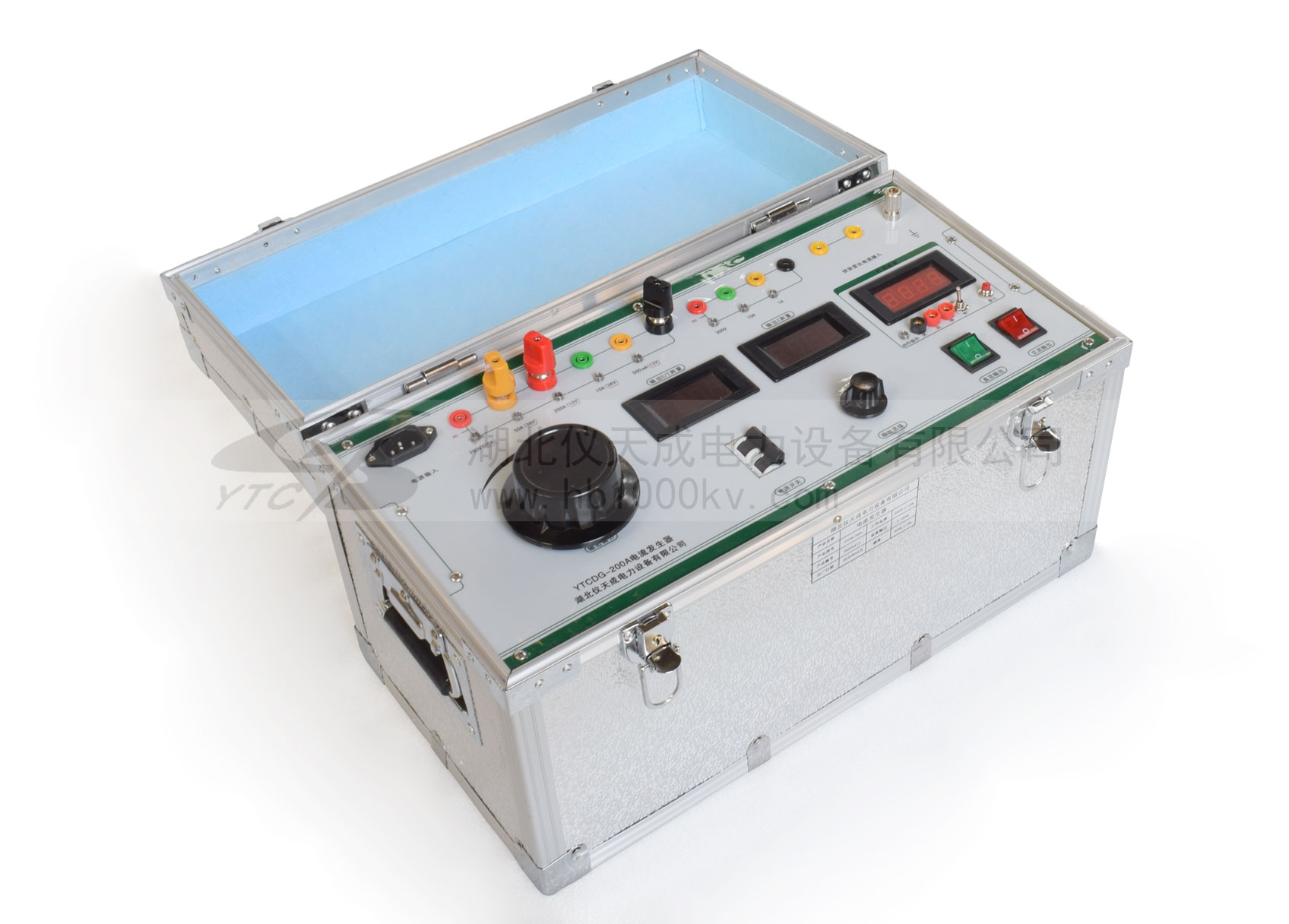

        用电流发生器做电流继电器整定值试验比较简单，电力工作者基本上很容易就能掌握，因此需要大家熟读产品说明书，并严格按照要求来进行试验。
