YTC8750E变频式互感器综合测试仪的面板说明及技术参数

返回 打印
来源:仪天成电力  时间:2018/09/04  阅读:
       YTC8750E变频式互感器综合测试仪是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器,用于现场测量和实验室都是比较方便的,无需外接其他辅助设备,断电后数据也不会丢失,单机即可操作,使用简单,测量精确度高。仪天成电力设备有限公司就变频式互感器综合测试仪的面板说明及技术参数做以下说明。

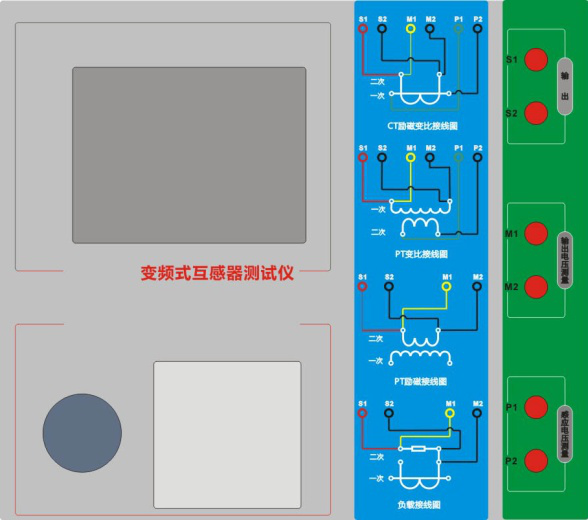

面板说明:
·红黑S1、S2端子:试验电源输出             ·黄黑M1、M2端子:输出电压回测
·绿黑P1、P2端子:感应电压测量端子      ·旋转鼠标:输入数值和操作命令
·液晶显示屏:中文显示界面                      ·打印机:打印测试报告
主要技术参数:
测试用途 保护类CT,保护类PT
输出 0~180Vrms,12Arms,36A(峰值)
电压测量精度 ±0.2%
CT变比
测量
范围 1~30000
精度 ±0.2%
PT变比
测量
范围 1~10000
精度 ±0.2%
相位测量 精度 ±5min
分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
精度 2%±2mΩ
交流负载测量 范围 0~300VA
精度 2%±0.2VA
输入电源电压 AC220V±10%,50Hz
工作环境  温度:-10οC~50οC,  湿度:≤90%
尺寸、重量 尺寸33cm x 29.4cm x 18cm      重量<9kg

湖北仪天成电力设备有限公司
2018年9月4日
