高压开关动特性测试仪如何进行测试设置

返回 打印
来源:仪天成电力  时间:2018/08/21  阅读:

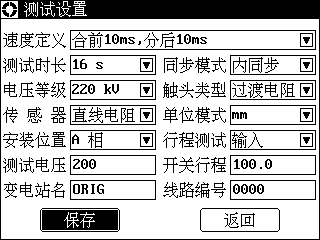

       高压开关动特性测试仪如何进行测试设置呢?高压开关动特性测试仪主要用来进行高压开关的东特性测试,用来判断高压开关的绝缘性能好坏,此仪器具有测试速度快、精度高、安全可靠等一系列特点,深受广大电力工作人员的欢迎,但是此高压开关动特性测试仪在使用之前,需要先进行接线工作,然后进行测试设置,设置完毕了就可以开始试验了,本文就以YTC3980高压开关动特性测试仪为例,来给大家简单介绍高压开关动特性测试仪如何进行测试设置。
        一、速度定义:仪器已经固化了10种速度定义(注:除此10种定义可以根据需要通过PC机或仪器重新修改并保存),根据开关型号不同,选取相应的定义。如果找不到相应的定义,则一般取“合前分后10ms”测出“时间-行程特性曲线”再在曲线上进行相应分析得到相应速度值。
        二、测试时长:指内部电源输出操作电压的时间长度。
        250ms:一般开关的单分、单合试验,选250ms时长;
        500ms:一般开关“合-分”或“分-合”操作时,选500ms时长;
        1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms,做此种开关的单合、单分试验时,选1000ms时长;
        2000ms:开关做“分-合-分”操作时,选2000ms时长;
        4000ms:进行仪器内部操作电压校验时,选4000ms时长。
        8s及16s:主要用于小机构隔离开关或接地开关。
        三、触发方式:
        内同步:用仪器内部直流电源进行分、合闸操作;
        外同步:仪器内部直流电源不工作,用现场电源(交流直流均可)操作开关动作。仪器做合(分)闸时,仪器的“外同步”接线直接并接到合(分)闸线圈上,开关动作时,仪器从线圈上取电压信号作计时起点。
        四、电压等级,主要用于西门子石墨触头开关测试,按实际电压设置。
        五、触头类型,有四个选项:1,金属触头,测试普通金属断口开关。2合闸电阻,测试带并联电阻开关。3石墨触头,测试石墨触头类型断口开关。4,双端接地,双端接地模式下测试普通开关和石墨触头开关
        六、传感器:有通用、旋转和直线传感器三个选项,根据所用的传感器进行相应设定即可。
        七、单位模式,可设置为长度(mm)或角度(°)。
        八、安装位置,根据测速传感器安装位置不同,选取相别。如果是三相联动机构,一般选在“A”相。
        九、行程测试,如果选择“输入”,则需要输入开关的行程;如果选择“自动”,则需要输入直线传感器的行程。
        十、测试电压,根据二次回路实际电压设置,一般为110V或220V。
        十一、开关行程或传感器行程,输入开关的名义行程或传感器的实际行程。
        十二、变电站名,输入实际变电站名,可输入中文、字母、数字,文件保存时,将以变电站名作为第一级索引名称。
        十三、线路名称,输入实际线路名称,可输入中文、字母、数字,文件保存时,将以变电站名作为第二级索引名称。
        高压开关东特性测试仪在使用之前,如果接线正确、设置正确,就能达到应该有的测试效果,不同厂家生产的设备,使用方式都大同小异,但是电力工作者在使用之前,还是要先熟读产品使用说明书,并按说明书来进行试验,这样才能达到仪器应该有的测试精度。
