接地引下线导通测试仪工作原理及使用方法

返回 打印
来源:仪天成电力  时间:2017/09/22  阅读:
        一般来说接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。
        接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。
        因此,定期对接地装置进行电气完整性测试是很有必要的。而接地引下线导通测试仪就是专门用于接地装置的电气完整性测试的。本文简单阐述接地引下线导通测试仪工作原理及操作方法

       接地引下线导通测试仪工作原理为:

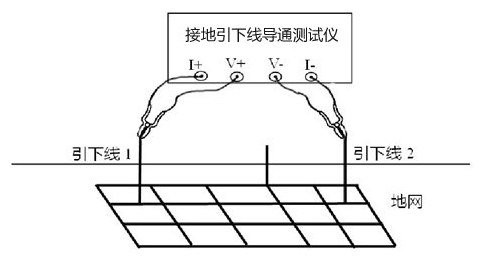

        由电流源经“I+、I-两端口(也称I型口),供给被测电阻Rx电流,电流的大小有电流表I读出,Rx两端的电压降“V+、V-”两端口(也称V型口)取出,由电压表V读出。通过对I、V的测量,就可以算出被测电阻的阻值。
        由上图可看出,仪器采用的是四端子法测量,因此可消除导线电阻和接触电阻带来的误差。
        其一般操作方法为:

        先找出与地网联接合格的引下线作为基准点。
        使用仪器自配的测量线一端插入仪器接线座,带有测试钳的一端夹到基准点和被测点。 为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
        接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按“测量”键后即开始测试,屏幕中间的显示区显示测量的电阻值即为导通电阻值,单位为mΩ。
        测试结果是否正常请参考下表:

导通电阻值 150mΩ 500mΩ
状态 良好 异常 严重异常
        弹起“测量” 键,设备测试结束,关掉电源,将测试线夹收好,放入附件包内。
        每个厂家出厂的接地引下线导通测试仪工作原理及使用方法都大同小异,在实际操作过程中需要熟读产品说明书,严格规范的进行操作。


湖北仪天成电力设备有限公司技术部
                                    2017年9月22日
