            YTC6450输电线路参数测试仪是在我公司原大功率线路工频参数异频测试系统(分体式装置)的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即:异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
           湖北仪天成研发的
    YTC6450 输电线路参数测试仪是在我公司原大功率线路工频参数异频测试系统(分体式装置)的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即:异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。
           本装置的可实现的测试项目(最高配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。

    产品别称:线路参数测试仪、线路工频参数测试系统、输电线路工频参数测试仪。

    产品特点:
    1、被测线路首末端悬空--线路静电感应电压、接地电流测量;
    2、被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量;
    3、高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器;
    4、线路各相绝缘电阻测试、核对相别、线路直流电阻测量;
    5、三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容;
    6、 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容;
    7、多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析;
    8、二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容;
    9、同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容;
    10、内置的对应程序控制试验接线的变换、隔离变压器的输出、数据采样、计算分析的自动依次完成。
    11、设备外形尺寸符合人体工程学原理,以便运输和现场装卸、移动,整台测试装置重量依据型号规格控制在60~85kg以内。


    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    电源 单相AC 220V±10%,(10~40A)50Hz±2%
    异频电源输出特性 输出频率 45Hz/55Hz/260Hz定频输出    频率度优于±0.1%;
    输出波形 标准正弦波, 波形失真度优于±2%;
    工频参数测试准确度 静电感应 测试范围 0~20kV(B型、C型)~30 kV(A型)
    测量精度 ±5%±5个字
    分辨率 0. 001kV
    电磁电压 测试范围 0~~600V
    测量精度 ±0.2%±2个字
    分辨率 0.001V
    电流 测试范围 0~20A(D型) ~40A(C型) ~60A( B型) ~100A(A型)
    测量精度 ±0.2%±2个字
    分辨率 0. 01mA
    电容 分辨率 0.0001μF
    ≥0.1μF时 ±1%读数±5个字
    <0.1μF时 ±2%读数±5个字
    阻抗 分辨率 0.001Ω
    ≥1Ω时 ±1%读数±5个字
    <1Ω时 ±2%读数±5个字;
    阻抗角 0°~360°;  ±1%读数±0.05°

    装置型号及技术参数选型对应表
    技术参数 A型 B型 C型 D型
    适用于线路长度 0.2~1500km 0.5~800km 1~500km 1~200km
    异频电源功率 10kVA 5kVA 3kVA 2kVA
    输入工作电源 单相 单相 单相 单相
    接地检测功能 有 有 有 有
    静电电压测量 有 有 有 ─
    高感应线路核相 有 有 有 ─
    核相用罗氏线圈 有 有 有 ─
    电磁电压测量 有 有 有 有
    接地电流测量 有 有 有 有
    最大输出电流 40A 20A 10A 5A
    最大输出电压 600V 400V 200V 200V
    抗工频干扰电流 100A 60A 40A 20A
    静电感应电压 30kV 20kV 20kV ─
    电磁感应电压 600V 600V 600V 600V
    纯电缆线路测试 满足 满足 ─ ─
    二相线路测试功能 有 有 有 ─
    单相等值电容测试 有 有 有 ─
    互感不平衡测试 有 有 有 ─
    耦合不对称测试 有 有 有 ─
    适用电压等级 1000kV及以下 500kV及以下 220kV及以下 110kV及以下
    阻抗测试范围 0.1~1000Ω 0.1~400Ω 0.2~400Ω 0.4~400Ω
    电容测试范围 0.02μF~80μF 0.05μF~50μF 0.1μF~50μF 0.1μF~30μF
    移动万向平板车 有 有 有 有
    高空接线钳 有 有 ─ ─
    专用测试钳线 2 2 1 1
    外形尺寸 550mm*400mm*900mm
    重    量 <85kg <75kg <65kg <60kg


    应用领域 APPLICATION FIELD

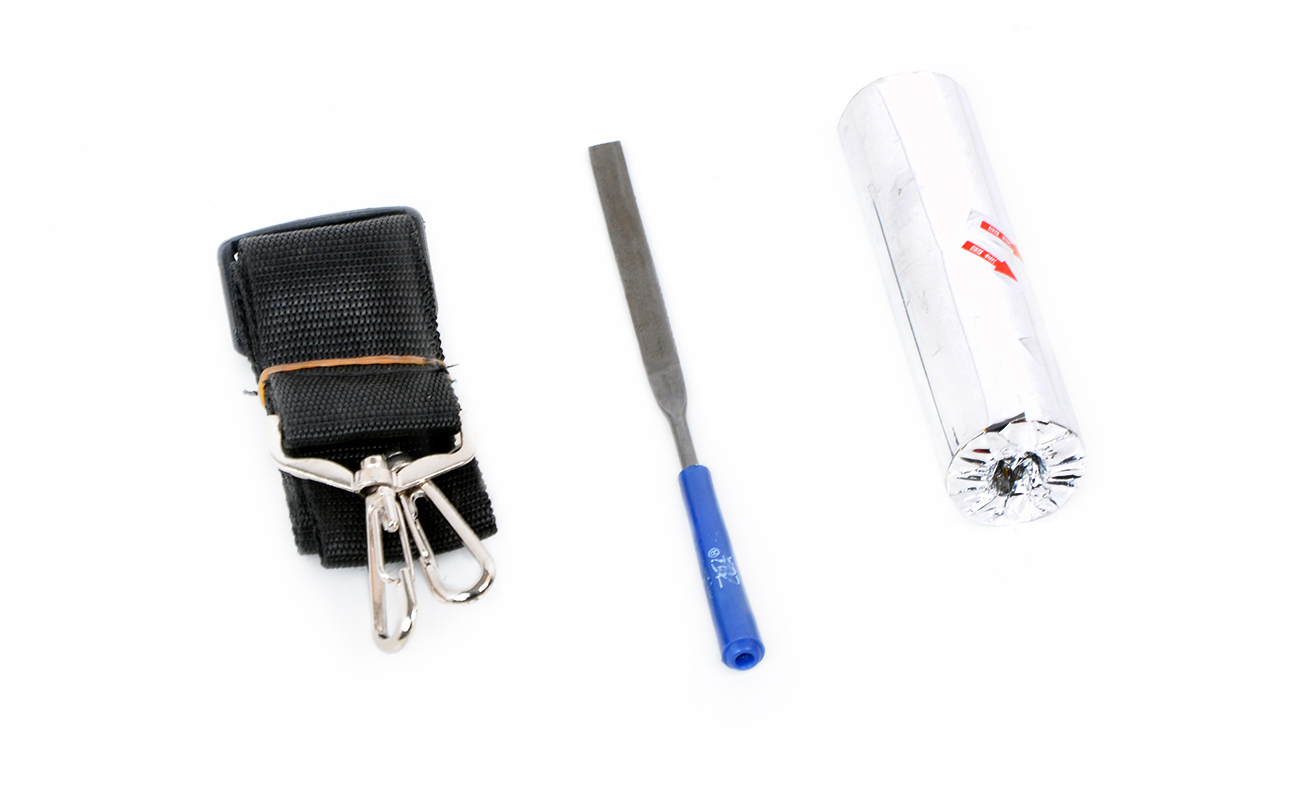

    附件配件 ACCESSORIES ACCESSORIES
