• YTC317接地线成组直流电阻测试仪
    YTC317北京接地线成组直流电阻测试仪
            YTC317接地线成组直流电阻测试仪是按《规程》的要求,对携带型短路接地线及个人保护接地线进行成组直流电阻试验。
            该接地线成组直流电阻测试仪也可考核多股铜质软导线的截面积是否符合要求。可以科学地评价接地线的截面、材质、接头压接、有无断芯等参数,以对新地线验收,对已应用中的接地线进行可用性的科学评价。

    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
          YTC317接地线成组直流电阻测试仪是按《规程》的要求,对携带型短路接地线及个人保护接地线进行成组直流电阻试验,用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时,YTC317接地线成组直流电阻测试仪也可考核多股铜质软导线的截面积是否符合要求。

    产品特征:
    1、依据2002年国电公司新安规设计;
    2、智能控制,全自动检测,全自动计算与分析;
    3、体积小巧、接线简单,操作方便;
    4、触摸显示屏,显示直观,操作方便;
    5、带时钟,可存储打印试验结果;
    6、具备U盘接口,可导出保存的测试结果;
    7、自动日历时钟;
    8、可自动测量2端、3端,4端、5端成组接地线,适应各种不同情况;
    9、可以自定义接地线的截面积和长度


    产品别称:直流电阻测试仪接地线成组直流电阻测试仪、接地线直阻仪

    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 参数指标
    测试电流 20A    30A
    测试范围 0—199.99mΩ
    精度 0.5级
    接地线测试端子 2—5端
    电源 220V±10%  50±5 Hz

    附:携带型短路接地线的试验项目、周期和要求

    项目 周期 要求 说明
    成组直流电阻试验 不超过5年 在各接线之间测量直流电阻,对于10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各种截面,平均每米的电阻值应分别小于1.98 mΩ,1.24 mΩ,0.79mΩ,0.56mΩ,0.40mΩ,0.28mΩ,0.21mΩ,0.16mΩ, 同一批次抽测,不少于2条,接线鼻与软导线压接的应做该试验




    应用领域 APPLICATION FIELD

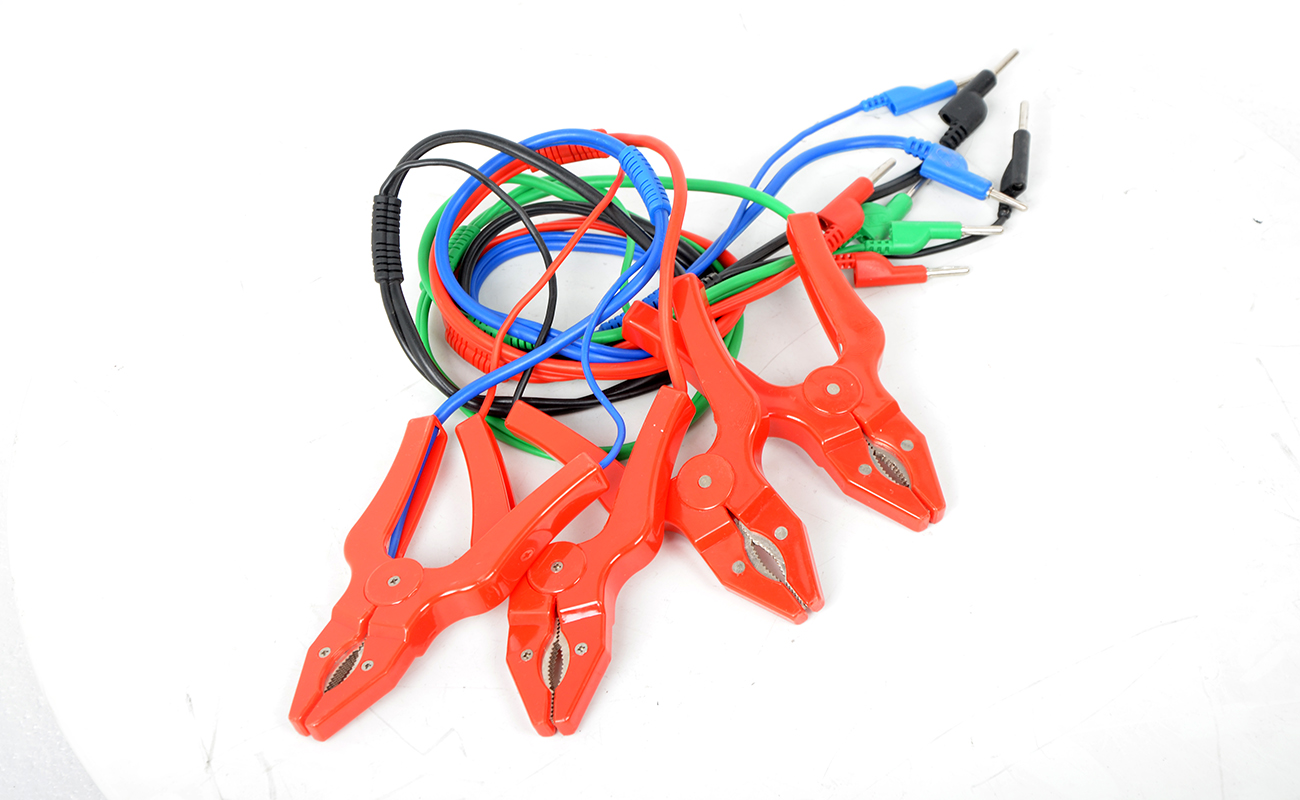

    附件配件 ACCESSORIES ACCESSORIES

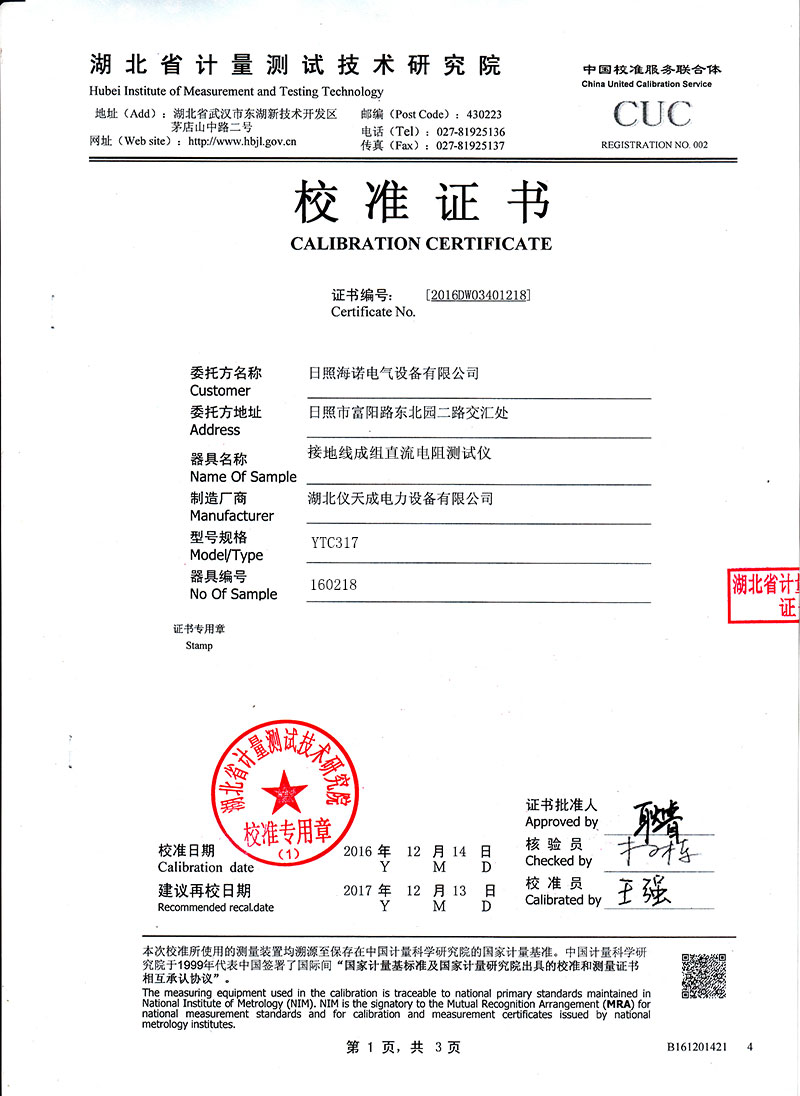

    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
