• YTC850系列发电机工频串联谐振耐压试验装置
    YTC850北京发电机工频串联谐振耐压试验装置
           YTC850系列发电机工频耐压试验装置采用多节电抗器并联的工作方式,调整可调电抗器的电感量,通过并联不同节数的固定电抗器的方式达到谐振状态。
           根据试验容量的大小,合理配置不同容量的固定电抗器和可调电抗器,从而减小电源容量和试验设备体积重量。
           - 重量轻,方便现场搬运

           - 数据输出稳定且波形好
           - 谐振盲区等
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
            变频串联谐振由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。
           YTC850系列发电机工频耐压试验装置采用多节电抗器并联的工作方式,调整可调电抗器的电感量,通过并联不同节数的固定电抗器的方式达到谐振状态。根据试验容量的大小,合理配置不同容量的固定电抗器和可调电抗器,从而减小电源容量和试验设备体积重量,被广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

    产品别称:工频谐振、调感式串联谐振串联谐振、调感谐振、发电机耐压试验装置

    产品特征:
    1、
    做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,单件设备重量是传统设备的1/5,彻底解决现场搬运困难问题;
    2、整套装置原理先进,采用先进的浇注工艺,整套系统均为干式结构,使用精加工的传动机构,大大降低了设备运行的噪音;
    3、励磁变压器为高低压双输出,配置整流硅堆后,还可以对发电机进行直流耐压试验;
    4、配置干式柱式调压器,输出波形好,且稳定性良好;
    5、固定电抗器和可调电抗器的电感量配置合理,对不同电容量的被试品均有良好的谐振点,没有谐振盲区;
    6、操作系统不仅能完成电压、电感的调节,还可以实时监控回路的功率因数、高压侧电流、高压试验电压、低压输出电压、气隙的升降值,具有过流、过压保护。

    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    基本技术参数:
    项目 技术参数
    额定输出电压 交流 0~60KV(有效值)及以下
    直流 0~60KV及以下
    输出频率 50HZ
    谐振电压波形 纯正弦波,波形畸变率≤1%
    最大试验容量 3000KVA及其以下
    工作制 满功率输出下,一次连续工作时间15min
    品质因数  10~40
    工作电源 380V±15%/50HZ


    YTC850系列产品配置及适用范围:

    产品型号名称 适用试品对象 电抗器配备数 重量
    YTC850-L-540/60 发电机0.1-0.7 60KV/3A固定电抗器一台 165KG

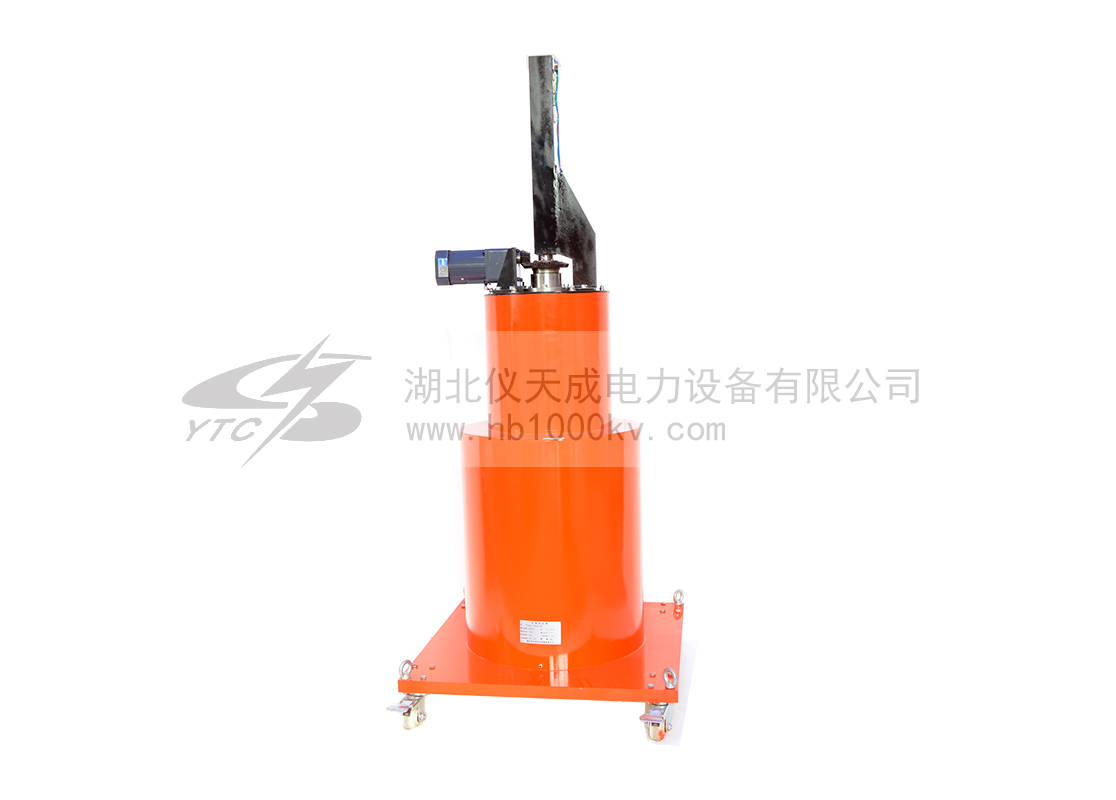

    60KV/3A可调电抗器一台 238KG
    YTC850-L-1080/60 发电机0.3-1.5 60KV/3A固定电抗器二台 165KG
    60KV/3A可调电抗器二台 238KG
    YTC850-L-2160/60 发电机0.5-2.5 60KV/9A固定电抗器二台 560KG
    60KV/9A可调电抗器二台 760KG

    附:电力系统常用发电机的电容量参考表
    类别 发电机
    型号 生产厂家 额定容量MW 额定电压KV 额定电容µF















    T2-12-2   12 6.3 0.1
    TQ-25-2   25 6.3 1.19
    TBC-30   30 6.3 0.2
    TB2-30-2   30 6.3 0.2
    TQN-50-2   50 10.5 0.209
    TB-50-2   50 10.5 0.26
    TB-60-2   60 10.5 0.25
    TQN-100-2   100 13.8 0.234
    WP23S-083AF3   300 15 0.29
    TB-320-2   320 20 0.3
    T264/640   600 20 0.368
    QF-30-2   30 6.3 0.1
    QF-60-2   60 6.3 0.234
    QF-60-2   60 10.5 0.33
    QFS-125-2 北京电机厂 125 13.8 0.08-0.12
    QFSN-200-2 哈尔滨电机厂 200 15.75 0.19-0.21
    QFQS-200-2 东方电机厂 200 15.75 0.1928-0.21
    QFS-300-2 北京电机厂 2300 15 0.16-0.20
    QFSN-300-2 北京电机厂 300 18 0.18-0.20
    QFSN-600-2   600 20 0.234
    ATB-2 美国GE公司 352 23 0.268
    TBB-200-2 前苏联 200 15.75 0.107
    TBB-500-2   500 20 0.25
    TBB-320-2 前苏联 320 20 0.31
    TBB-800-2   800 24 0.25
    2*105*234 美国西屋公司 600 20.0 0.2
    50WT23E-138 ABB 600 22.0 0.253
    同步调相机 TT-15-8   15 6.6 0.108
    TT-30-6   30 10.5 0.2

    应用领域 APPLICATION FIELD
    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
