• YTC3223变压器绕组变形测试仪
    YTC3223北京变压器绕组变形测试仪
            YTC3223变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能。对于运行中的变压器而言,无论过去是否保存有频域特征图,压器绕组变形测试仪通过比较故障变压器线圈间特征图谱的差异,也可以对故障程度进行判断。保存有一套变压器原有的绕组特征图,更易对变压器的运行状况、事故后分析和维护检修提供更为准确有力的依据。


    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
      YTC3223变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

    产品特点:
    1.
    PC机与仪器之间USB通信接口。
    2.自动生成Word电子文档,供保存和打印。
    3.计算机将检测结果生成电子文档(WORD)
    4.信号输出幅度可以软件调节,峰值±10V。
    5.采集控制采用高速、高集成化微处理器。
    6.成品电路板,表面有特殊处理,具有抗水和有害气体污染。
    7.笔记本电脑和测量仪器采用隔离电源供电,排除外界干扰。
    8.高分辨dB值测量,双通道16位A/D(现场试验改变分接开关,即有明显输出变化)。
    9.选用高稳定元器件,对同一相重复试验,测量重复率在99.5%以上。
    10.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
    11.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。
    12.完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。
    13.硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
    14.检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较,其结果为:①正常绕组②轻度变形③中度变形④严重变形。


    产品别称:电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、变压器测试仪
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    扫描方式 线性扫描分布 扫频测量范围:(10Hz)-(10MHz)、40000扫频点、分辨率为0.25kHz、0.5kHz、1kHz
    分段扫频测量分布 扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;
                          (0.5kHz)-(10kHz)
                          (10kHz)-(100kHz)
                             (100kHz)-(500kHz)
                             (500kHz)-(1000kHz)
    幅度测量范围 (-120dB)至(+20dB)
    幅度测量精度 0.1dB
    扫描频率精度 0.005%
    信号输入阻抗 1MΩ
    信号输出阻抗 50Ω
    同相测试重复率 99.9%
    仪器尺寸 测量仪器尺寸(长宽高) 350X300X140(mm)
    仪器铝合金箱尺寸(长宽高) 390X310X340(mm)
    总体重量 13 Kg
    操作温度  -10℃至+40℃
    存储温度 -20℃至+70℃
    相对湿度 <90%,不凝结

    应用领域 APPLICATION FIELD

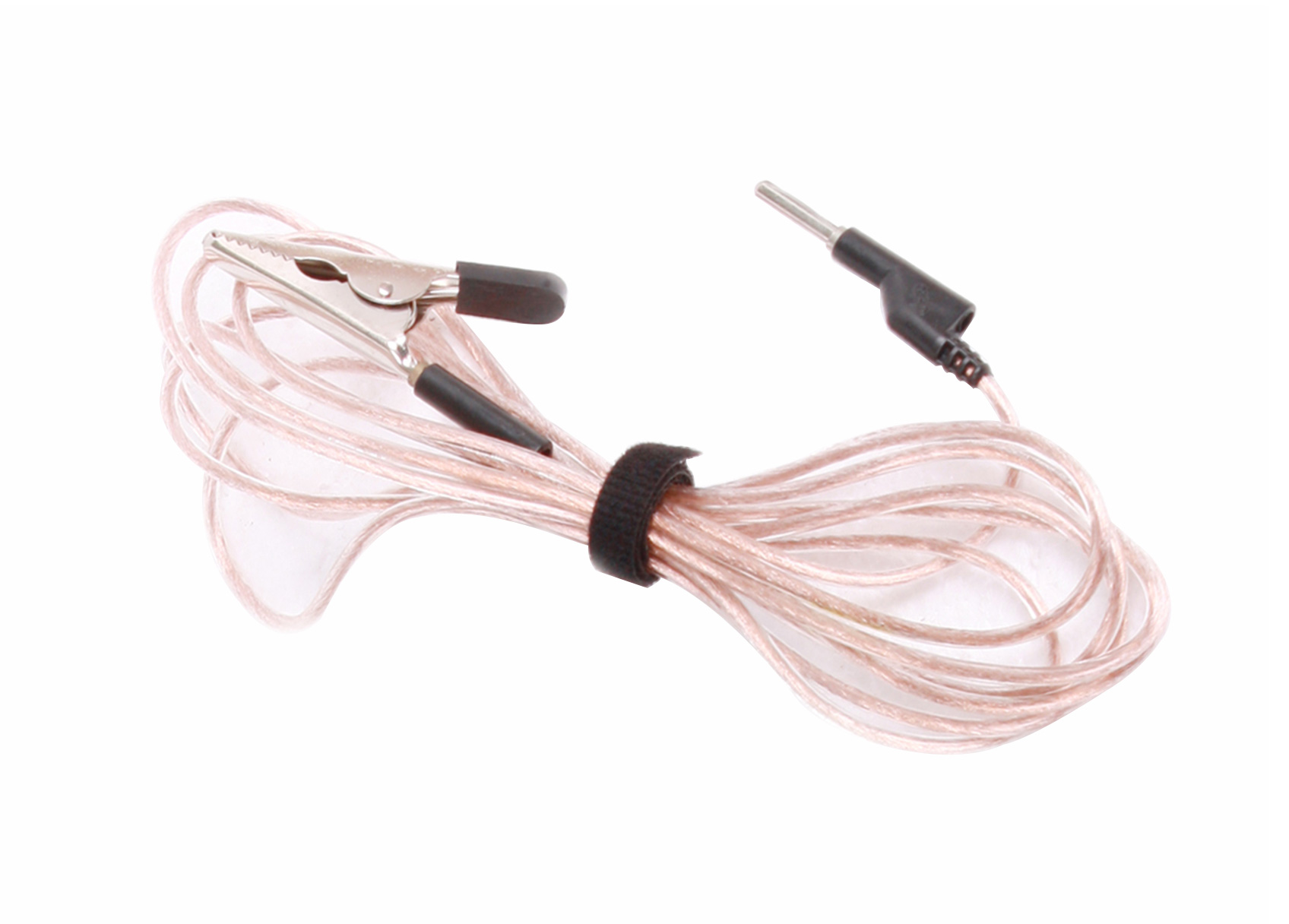

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
