    YTC6220A北京无线高压卫星授时远程核相器
            我司研发的YTC6220A无线高压卫星授时远程核相器主要用来对环网柜、中置柜、开关柜进行核相,具有普通核相仪的功能。同时卫星授时核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。
    - 支持6种卫星导航系统
    相距离可达160m,卫星授时核相距离大于500km
    35kV以下可以直接接触核相
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
            YTC6220A无线高压卫星授时远程核相器由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,可以对环网柜、中置柜、开关柜进行核相,具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。除了具有普通核相器的功能外,还内置六合一多模卫星授时模块,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相准确。同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

    产品特征:
    1、支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道。
    2、数据显示清晰直观,接收器同屏显示实时相位、频率,具有“X信号正常、Y信号正常、同相、异相”等语音提示,显示直观简单。
    3、测试功能强,空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,
    4,核相安全可靠,35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!

    产品别称:卫星核相器、GPS核相器、核相仪、高压无线核相器、高压核相器、高压核相仪、高压语音核相器(仪)
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    功    能 无线高压卫星授时语音核相,频率、相位、相序、验电测试
    电    源 DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
    核相模式 卫星秒脉冲模式、卫星授时模式、普通模式
    传输方式 315MHz、433MHz无线传输
    核相距离 卫星授时模式距离不受限制,达500km以上
    普通核相模式距离160m
    显示模式 3.5寸真彩液晶屏显示
    量    程 核相电压等级:AC 10V~550kV
    相位:0°~360°
    频率:45Hz~75Hz
    分 辨 力 1°;0.1Hz
    精度(23℃±5℃,80%RH以下) 卫星授时核相:≤±5°
    普通核相:≤±10°
    频率:≤±2Hz
    相别定性 XY两接收器显示的实时相角差在0°~30°为同相; XY两接收器实时相角差在90°~120°或210°~270°为异相
    语音功能 同相、异相、X信号正常、Y信号正常等语音功能
    持续核相时间 在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相
    绝缘杆尺寸 拉伸后长约5m;收缩后长约1m
    核相方式 接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
    非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
    验电指示 探测器“嘟--嘟--嘟”蜂鸣声
    换    档 自动换档
    采样速率 2次/秒
    首次搜星时间 第一次开机搜星时间约3分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天
    授时精度 动约1秒,搜索卫星时主机正面水平朝天
    仪表尺寸 探测器:长宽厚145mm×60mm×48mm
    接收器:长宽厚250mm×100mm×40mm
    背光控制 上下箭头键调整背光亮度
    感应强度控制 根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相
    数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
    退出功能 ESC键退出当前功能界面,返回上级目录
    数据查阅 ENTER进入数据查阅模式后,按箭头键翻阅所存数据
    搜星指示 搜索卫星时动态显示“----”符号
    自动关机 开机约30分钟后,仪表自动关机,以降低电池消耗
    额定电流 探测器:35mA max;接收器:300mA max
    电池电压 当电池电压低于3.2V时:探测器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电
    仪表质量 探测器:205g(含电池)
    接收器:395g(含电池)
    绝缘杆:1.45kg
    总质量:12.6kg(含仪表箱)
    工作温湿度 10℃~40-℃;80%Rh以下
    存放温湿度 -10℃~60℃;70%Rh以下
    干    扰 无特强电磁场;无433MHz、315MHz同频干扰
    绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
    探测器:2000V/rms(绝缘杆连接头与探测器顶部之间)
    接收器:2000V/rms(外壳前后两端之前)
    结    构 防滴漏Ⅱ型、IP63
    适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
    符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准

    应用领域 APPLICATION FIELD

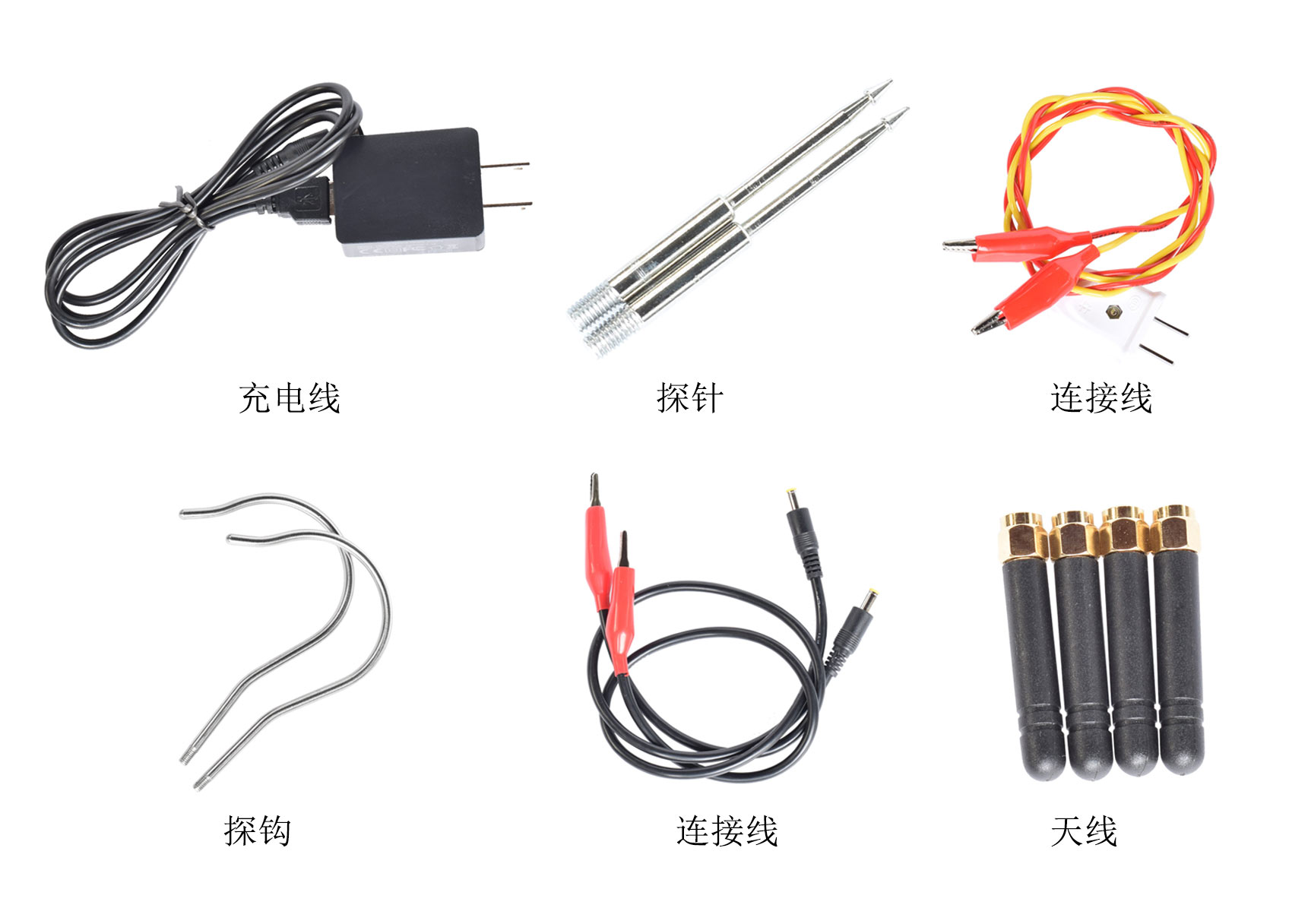

    附件配件 ACCESSORIES ACCESSORIES

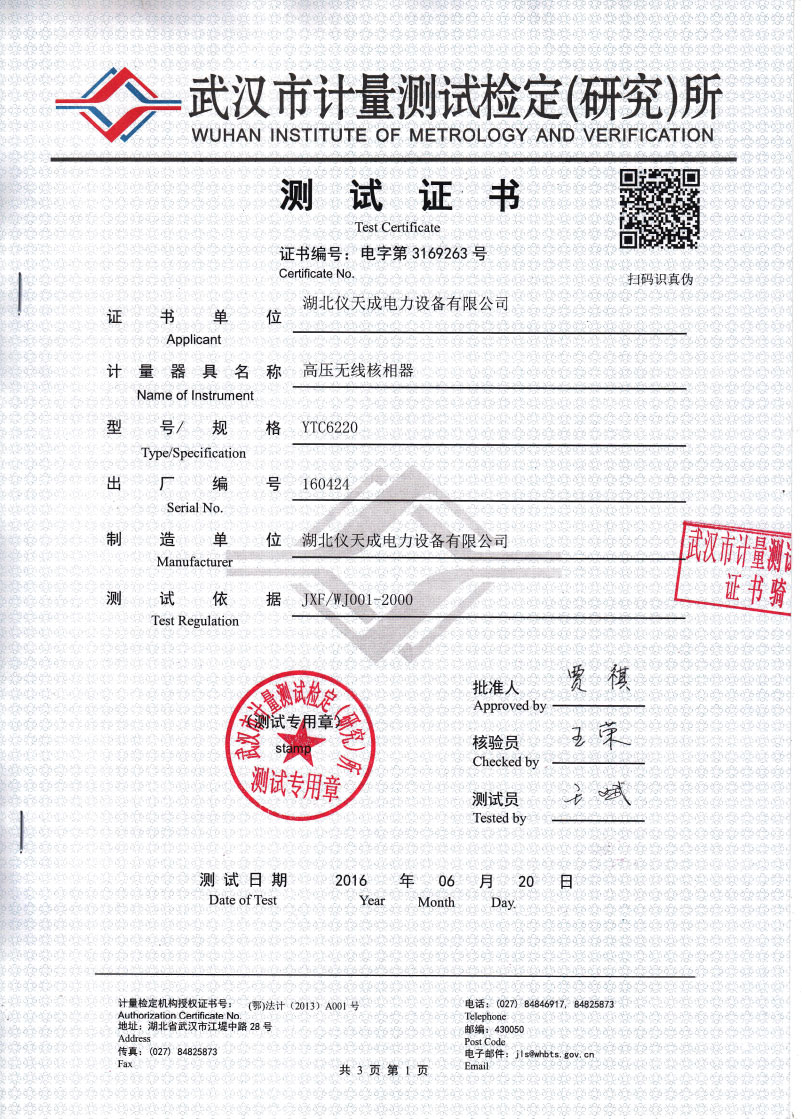

    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
