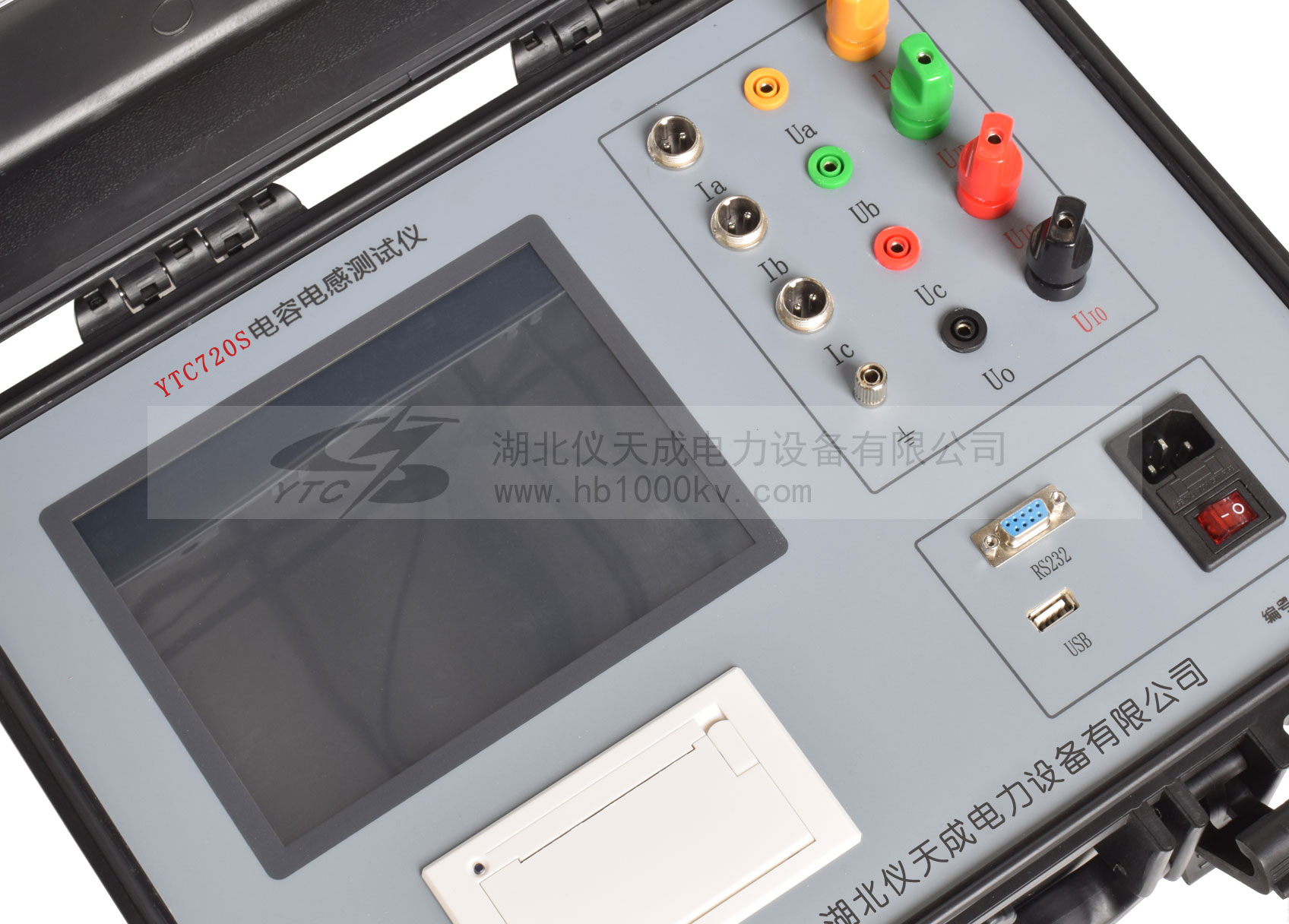

YTC720S北京全自动电容电感测试仪

YTC720S全自动电容电感测试仪主要针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

YTC720S全自动电容电感测试仪该仪器可以在不拆线的状态下，采用了可靠的测量原理与四端测量技术，测量成组并联电容器的单个电容器，可以精确测量、测试重复性能好；符合SJ-255-10300电容测量仪国家标准。同时也能够测量各种电抗器的电感，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了安全保障。
YTC720S全自动电容电感测试仪主要用于解决变电站现场测量并联电容器组中的单个电容器电容值时存在的问题，相较于传统的电容电感测试仪，YTC720S全自动电容电感测试仪避免了以下问题：
1、现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。
2、电容表输出电压低而导致故障检出率低。
3、测量电抗器的电感。
4、快速测量三相△和Y形集合电容器中的单个电容容量。
此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

产品特征：

1、本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。三相电容测量根据电容器组的联接方式按照接线图一次接线，仪器内置自动换相接线功能免去繁琐的接线换相短接操作，测试完成自动出结果。

2、测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；

3、仪器采用8.0 英寸 800×600 图形点阵 K600+ 内核 65K 色DGUS屏，触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。

4、仪器内置大容量非易失性存储器：可存储200组测量数据。仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制）。

5、仪器内置高精度实时时钟功能：可进行日期及时间校准。

6、仪器自带高速微型热敏打印机：可打印测量及历史数据。

7、仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

产品别称：电容电感测试仪全自动电容电感测试仪

技术参数 TECHNICAL PARAMETERS

项目	技术参数
测试电压	交流	25V±10%，50Hz
	交流	1.25V±10%，50Hz 25VA
测量范围及精度	可测电容范围	0.1uF～6800uF±（读数1%+0.01uF）
	可测电感范围	50uH～20H ±(读数3%+0.05uH)
	可测电流范围	5mA～20A±(读数3%+0.05mA)
	可测电阻范围	20mΩ～10kΩ±(读数3%+0.1mΩ)
外形尺寸	405mm×330mm×180mm
仪器重量	8.5Kg (不包括测试线)
环境温度	-20℃～40℃
环境湿度	≤85%RH
工作电源	AC220V±10%，50±1Hz
